燒結(jié)釤鈷
物理特性
|
? |
密度 |
居里溫度 |
維氏硬度 |
壓縮強(qiáng)度 |
電阻率 |
彎曲強(qiáng)度 |
拉伸強(qiáng)度 |
熱膨脹系數(shù) |
|
g/cm3 |
K |
MPa |
MPa |
Ω.cm |
MPa |
MPa |
10-6/℃ |
|
|
SmCo (1:5) |
8.1-8.3 |
1000 |
450-500 |
1000 |
5-6x10-5 |
150-180 |
400 |
//6 ⊥12 |
|
SmCo (2:17) |
8.3-8.5 |
1100 |
550-600 |
800 |
8-9x10-5 |
130-150 |
350 |
//8 ⊥11 |
磁性能參數(shù)
|
材料 |
牌號(hào) |
剩余磁感應(yīng)強(qiáng)度Br |
矯頑力Hcb |
內(nèi)稟矯頑力Hcj |
最大磁能積BHmax |
居里溫度Tc |
Tw Max |
||||
|
mT |
kGs |
kA/m |
kOe |
kA/m |
kOe |
KJ/m3 |
MGOe |
℃ |
℃ |
||
|
SmCo (1:5) |
SM-18 |
850 |
8.5 |
620 |
7.8 |
≥1350 |
≥17 |
145～150 |
17～19 |
750 |
<250 |
|
SM-20 |
900～960 |
9.0～9.6 |
653～717 |
8.2～9.0 |
1194～1513 |
15～19 |
150～175 |
19～22 |
750 |
<250 |
|
|
SM-22 |
930～1000 |
9.3～10.0 |
660～772 |
8.3～9.7 |
1194～1751 |
15～22 |
159～191 |
20～24 |
750 |
<250 |
|
|
SM-24 |
960～1040 |
9.6～10.4 |
660～780 |
8.3～9.8 |
1194～1751 |
15～22 |
175～207 |
22～26 |
750 |
<250 |
|
|
SmCo (2:17) |
SMG-24 |
950～1020 |
9.5～10.2 |
637～732 |
8.0～9.2 |
1433～1990 |
18～25 |
175～190 |
22～24 |
800 |
<300 |
|
SMG-26 |
1020～1050 |
10.2～10.5 |
748～796 |
9.4～10.0 |
1433～1990 |
18～25 |
195～215 |
24～26 |
800 |
<300 |
|
|
SMG-28 |
1050～1080 |
10.5～10.8 |
756～796 |
9.5～10.0 |
1433～1831 |
18～23 |
205～220 |
26～28 |
800 |
<300 |
|
|
SMG-30 |
1070～1120 |
10.7～11.2 |
677～820 |
8.5～10.3 |
≥1194 |
≥15 |
223～247 |
28～31 |
800 |
<300 |
|
|
SMG-32 |
1090～1150 |
10.9～11.5 |
677～820 |
8.5～10.3 |
≥955 |
≥12 |
238～262 |
29～32 |
800 |
<300 |
|

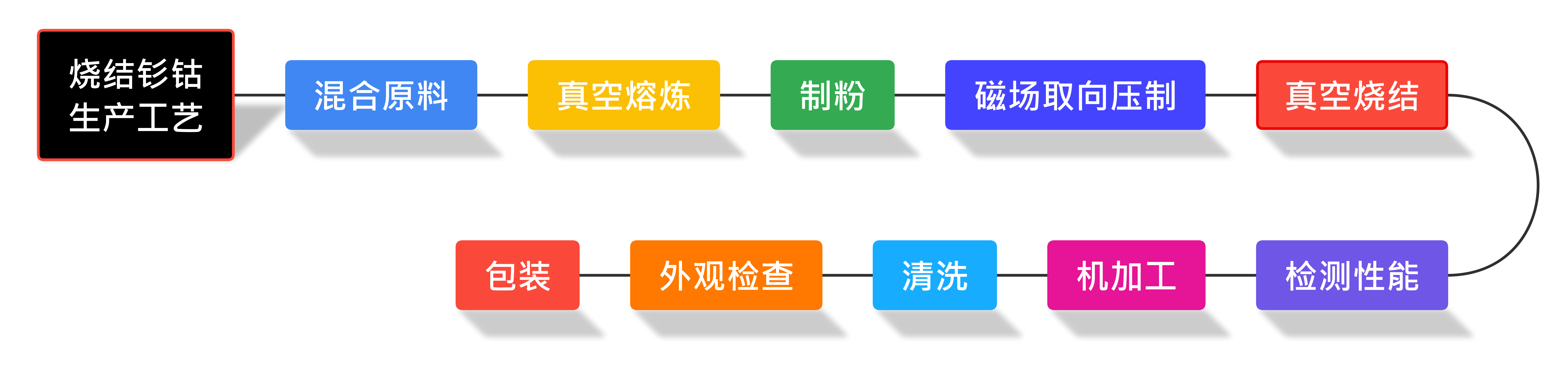

生產(chǎn)工藝流程
