許多人對磁鐵的初步認識源于其吸附能力，因此它被俗稱為“吸鐵石”。在日常觀念和諸多如磁選、磁吸附等實際應用中，吸力的大小常常被直接用來衡量磁性能的強弱。
在工程應用領域，這種吸力通常指磁鐵對所吸附物體產(chǎn)生的拉力，是衡量磁鐵應用性能的核心指標。然而，磁鐵的吸力并非單一屬性，而是由材料的本征性能、磁體的幾何參數(shù)以及外部磁路設計這三個層面共同決定的系統(tǒng)性表現(xiàn)。
一、 核心基礎：材料的本征磁性能
磁性材料是決定磁鐵性能上限的根本。評估一種材料時，我們主要關(guān)注其退磁曲線上的三個關(guān)鍵參數(shù)：
? 剩磁 (Br)：指磁體在被飽和磁化后，移除外部磁場時自身保留的磁場強度，它直接關(guān)聯(lián)到磁體能產(chǎn)生的最大磁通量。
? 內(nèi)稟矯頑力 (Hcj)：衡量磁體抵抗外部反向磁場或溫度變化等退磁因素的能力，是其穩(wěn)定性的決定性參數(shù)。
? 最大磁能積 ((BH)max)：作為退磁曲線上磁通密度B與磁場強度H乘積的最大值，它是評判永磁材料性能等級最關(guān)鍵的綜合指標，代表了磁體在氣隙中儲存和釋放磁能的能力。

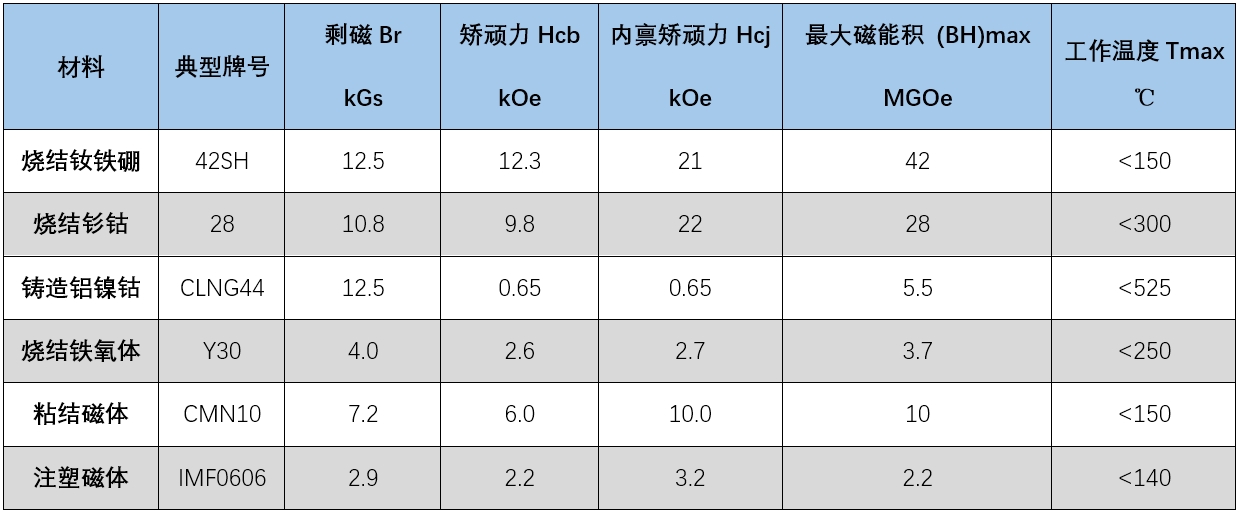

常見永磁材料性能參數(shù)對比
在尺寸、形狀和測試條件完全相同的情況下，材料的性能指標越高，其對外展現(xiàn)的吸力就越強。特別是剩磁（Br）和最大磁能積（(BH)max），這兩項指標與最終吸力的大小直接正相關(guān)。一個擁有高(BH)max的磁鐵，意味著它能以更小的體積在工作氣隙中產(chǎn)生更強的磁場，從而產(chǎn)生更強大的吸力。
二、 物理規(guī)律：磁鐵吸力的經(jīng)驗公式

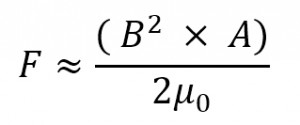

為了更清晰地理解磁吸力的物理原理，我們可以參考一個理想化條件下的經(jīng)驗公式。在理想情況下，即磁鐵與一塊無限大且磁導率無限高的純鐵板緊密接觸時，磁鐵的吸力（F）可近似表示為：
F代表吸力，B是磁極表面的磁場強度，A是磁極面積，μ?是真空磁導率常數(shù)。
這個公式向我們傳達了兩個關(guān)鍵信息：首先，吸力與磁極表磁的平方成正比（F∝B2），這是影響吸力的最核心因素。將磁極表磁提升一倍，吸力會增大至四倍。因此，任何能夠提升工作表面磁場強度的手段，如選用高性能材料或優(yōu)化磁路設計，都能極大地提升吸力。
其次，吸力與磁極面積成正比（F∝A），即在表磁相同時，更大的接觸面積可以產(chǎn)生更強的總吸力。
需要強調(diào)的是，這是一個高度理想化的經(jīng)驗公式，它忽略了現(xiàn)實中必然存在的工作氣隙、磁場不均勻性、漏磁以及被吸附物體的材質(zhì)與厚度限制等重要因素。盡管如此，它依然是理解磁鐵吸力來源和進行定性分析的有效工具。
三、 關(guān)鍵變量：磁體的幾何、環(huán)境與吸附介質(zhì)
在選定材料之后，磁鐵的幾何形狀及其所處的工作環(huán)境成為影響實際吸力的關(guān)鍵變量。
? 尺寸與形狀：磁鐵的厚度（沿充磁方向的長度）決定了其抵抗退磁和將磁場投射得更遠的能力，在存在較大氣隙時表現(xiàn)更佳。而磁鐵的直徑或邊長則決定了磁極面積，直接影響吸力的基礎數(shù)值。同樣體積的磁鐵，若形狀不同，吸力表現(xiàn)可能差異巨大。例如，相比一個薄而寬的圓片磁鐵，一個細長的圓棒磁鐵，吸力可能會表現(xiàn)更好。

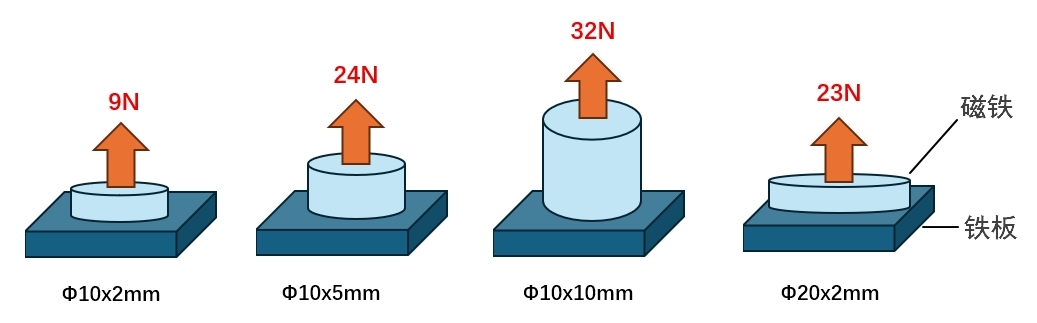

不同尺寸N35釹鐵硼圓片磁鐵吸力對比
? 充磁方向：充磁方向決定了磁極（N/S極）的分布，從而塑造出不同的磁場形態(tài)，以適應不同的應用場景，直接影響吸力的作用方式和大小。
? 工作氣隙：這是磁鐵表面與被吸附物體之間的距離，是現(xiàn)實中削弱吸力的最主要因素。即便是油漆、鐵銹或不平整表面造成的微小縫隙，也會形成氣隙，導致吸力呈指數(shù)級急劇衰減。因此，獲得最大吸力的前提是盡可能減小工作氣隙。

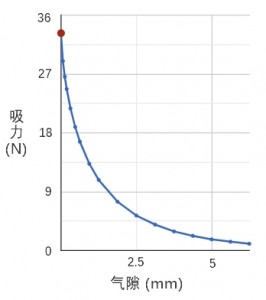

N35釹鐵硼Φ10x10mm圓片磁鐵吸力隨氣隙變化曲線
? 吸附介質(zhì)：被吸附的物體也至關(guān)重要。其材質(zhì)必須是導磁材料（如低碳鋼）。如果鋼板太薄，會出現(xiàn)“磁飽和”，導致部分磁場穿透泄漏，使實際吸力遠低于理論值。同時，粗糙或不平的表面會增大有效氣隙，顯著降低吸力。
四、 決定性因素：磁路工程設計
磁路設計是一項工程技術(shù)，它利用高磁導率材料（如電工純鐵）來引導和匯聚磁通，以實現(xiàn)在特定工作區(qū)域內(nèi)磁通密度的最大化，核心目標是最小化磁路的總磁阻。這是將磁鐵性能潛力轉(zhuǎn)化為高效應用的關(guān)鍵一步。
磁路結(jié)構(gòu)對吸力的影響巨大，像開放磁路，單個磁體暴露于空氣中，磁通需經(jīng)過高磁阻的空氣形成回路，導致嚴重的漏磁，因此效率最低，吸力表現(xiàn)最弱。而半開磁路，通過在磁鐵的非工作面增加一塊導磁體（稱為磁軛），為磁通提供低磁阻的返回路徑。這能顯著減少漏磁，將更多磁通引導至工作面，從而提升磁通密度和吸力。

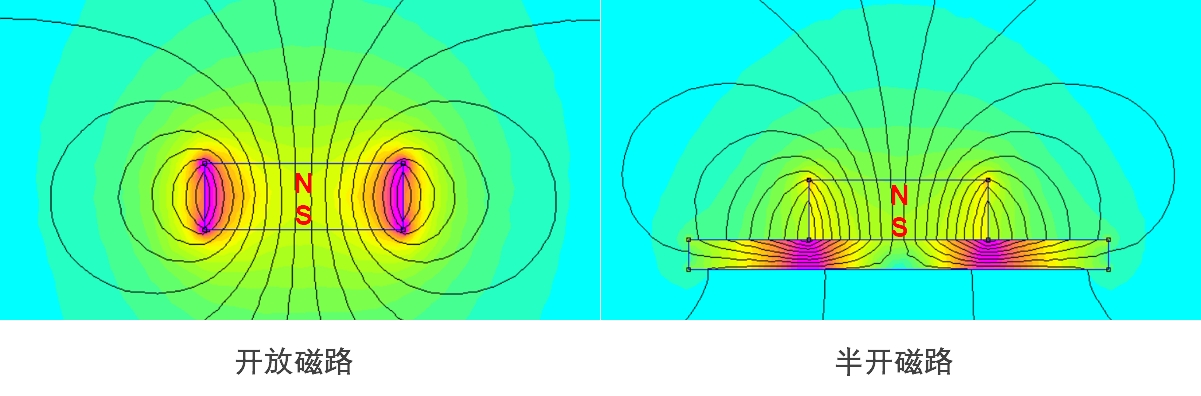

開放磁路與半來磁路的磁場分布對比
不僅如此，將永磁體嵌入杯狀鋼殼做成磁扣，鋼殼可以充當磁軛，將整個磁體的磁通量匯聚，并強制其通過一個極小的環(huán)形區(qū)域。

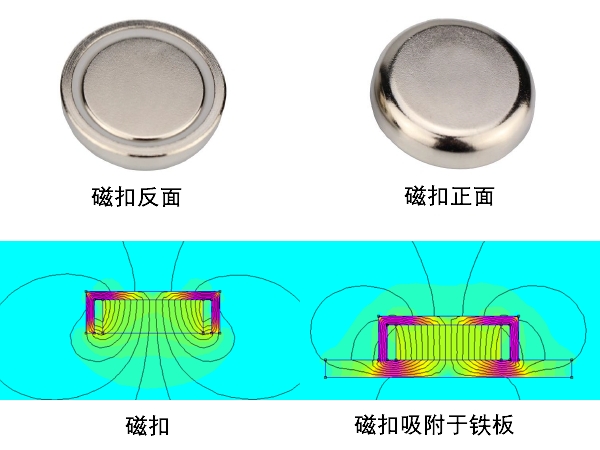

磁扣外觀與磁場分布示意圖
根據(jù)磁通連續(xù)性原理，當接觸面積（A）急劇減小時，磁場強度（B）會得到極大提升。由于吸力與B的平方成正比，這種設計能使吸力實現(xiàn)極大的增長，使小小的磁扣可以產(chǎn)生巨大吸力。

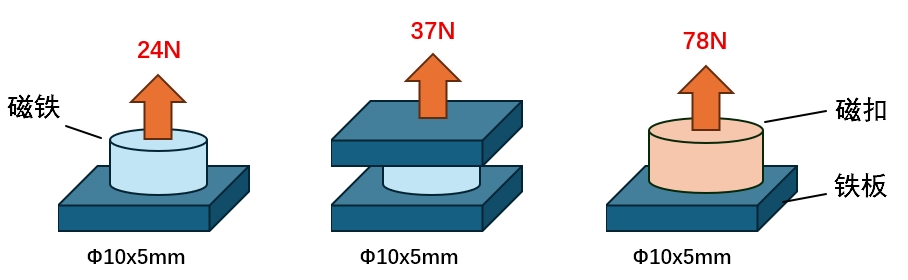

相同尺寸的N35釹鐵硼圓片使用不同磁路結(jié)構(gòu)（開放磁路、半開磁路和磁扣）的吸力數(shù)據(jù)對比
結(jié)論
綜上所述，磁鐵的吸力是一個由多重因素決定的系統(tǒng)性問題。材料性能是吸力的根本保障；經(jīng)驗公式揭示了磁通密度和面積的核心作用；幾何與環(huán)境參數(shù)（尤其是工作氣隙）是影響吸力的直接變量；而磁路設計則是放大和優(yōu)化吸力的決定性手段，能實現(xiàn)性能的飛躍。
理解了這四個層面，才能在設計和選擇磁性產(chǎn)品時，做出最合理、最高效的判斷。
磁鐵的選用設計，不僅是簡單選擇一個元件，更是一項系統(tǒng)工程。一個專業(yè)的磁性材料供應商，其價值不僅在于提供高性能的磁鋼產(chǎn)品，更在于能夠憑借深厚的技術(shù)積累，為客戶提供從材料選擇到磁路仿真的全方位技術(shù)支持，幫助客戶在項目初期就規(guī)避風險，實現(xiàn)性能與成本的最佳平衡。
想更深入了解磁鐵的性能或如何選擇合適的磁鐵嗎？可以參考[永磁材料選擇指南]
如果你有具體問題，或者需要定制磁鐵解決方案，歡迎聯(lián)系我們！我們很樂意幫你找到答案。
發(fā)布時間: 25-09-24
