當工程師們拿起一塊釹鐵硼磁鐵時，他們面臨的不僅僅是如何讓它“更強”，而是如何讓磁場按設計目標受控地分布和作用——讓需要的磁場在需要的時機出現在需要的地方，這就是磁路設計的藝術。
磁路設計本質上是關于"磁通管理"的工程方法體系，就像電路設計管理電流的流動路徑一樣，磁路設計的核心在于規劃和控制磁通的傳輸路徑，確保磁場在正確的位置以正確的強度和方向發揮作用。
在工程實踐中，不同的應用需求催生了不同的設計思路。有些應用需要均勻穩定的磁場環境，有些追求極致的磁場強度，有些要求復雜的空間分布，還有些需要動態可控的磁場變化。基于這些差異化的技術需求和實現方式，現代磁路設計逐漸形成了相對清晰的技術分類體系。
通過對大量工程案例的分析和技術特征的歸納，我們可以將現代磁路設計總結為六個主要類型，每一類都有其獨特的設計原理、技術特點和適用場景。
基礎構建型磁路示意圖
這類基礎磁路常用于精密測量和控制領域，例如霍爾傳感器，用于汽車電子系統中檢測磁場變化以實現速度控制，以及各類基礎物理實驗裝置中的磁場環境搭建。

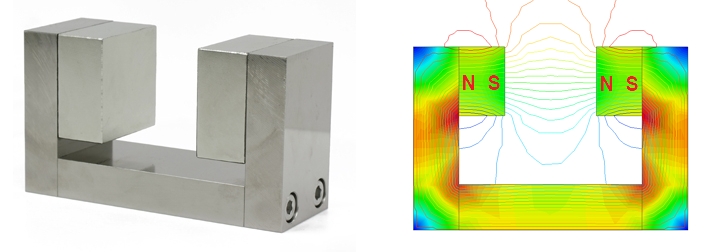

U形磁路磁場分布示意圖
02 磁通增強型磁路：追求極致強度的集中設計
如果說基礎場型構建磁路追求的是“均勻分布”，那么磁通增強型磁路的設計哲學就是集中磁通以提高磁場強度。它們的設計目標很明確，就是磁通的匯聚，即通過導磁材料（如鍋型磁路的鋼殼等），將磁通導向集中疊加到工作面上，讓工作面上的磁場強度達到極致，從而獲得強大的吸附力或排斥力，因此又稱為聚磁結構。
單磁鋼/磁鋼背附鐵板/鍋型磁路/鐵板夾磁鋼磁場分布對比示意圖
除了將磁通匯聚于工作面，磁選除鐵設備也采用了類似的磁通增強設計理念。以磁力棒為例，是將多片磁鋼與導磁片對頂串聯，平行排列封裝在不銹鋼管內，讓磁力線在管外表面匯聚形成多個高梯度的強磁場區域。當含有鐵磁性雜質的物料流過時，鐵屑就會被強烈吸附在磁力棒表面，實現高效的除鐵凈化。

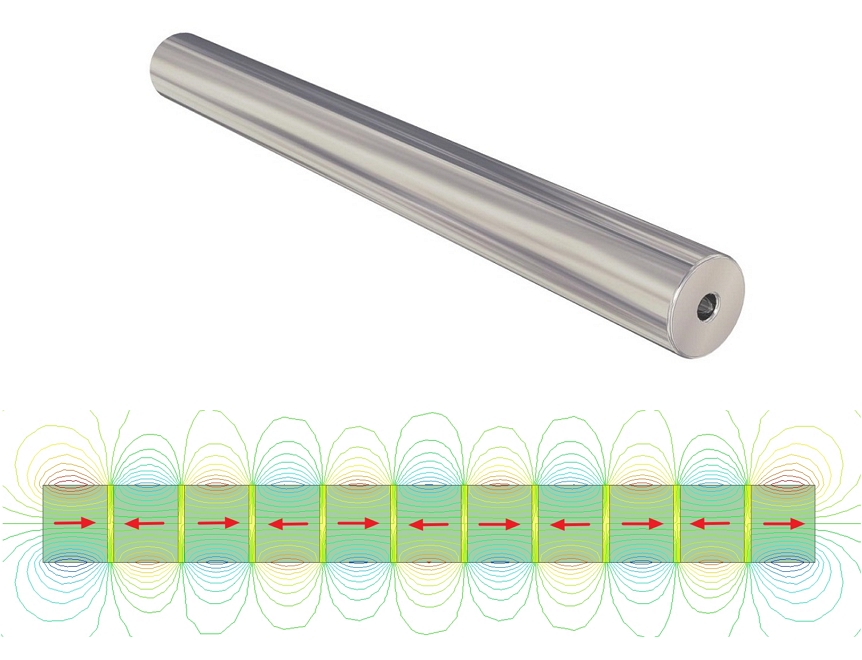

磁力棒磁場分布示意圖
03 陣列組合型磁路：多單元疊加的精巧設計
當單一磁鐵的磁場形態無法滿足特定的復雜需求時，就需要采用磁體陣列組合的設計方法。這種類型通過將多個獨立的永磁體單元，按照特定的空間位置和磁化方向進行物理組合，通過磁場的疊加與抵消，創造出具有特殊功能的磁場分布，以獲得常規磁體無法實現的特殊磁場分布。
其物理基礎是“磁場的矢量疊加原理”，海爾貝克陣列（Halbach Array）是這類設計的典型代表。它通過周期性地旋轉永磁體的磁化方向，實現了磁場在陣列一側的顯著增強，而在另一側的大幅削弱，即“單邊磁場效應”。 這個原理基于磁場強度和方向的向量特性，每個永磁體的磁場通過旋轉排列，其矢量和在所需的一側相加，而在相反的一側相抵消，從而實現磁場聚焦和屏蔽。

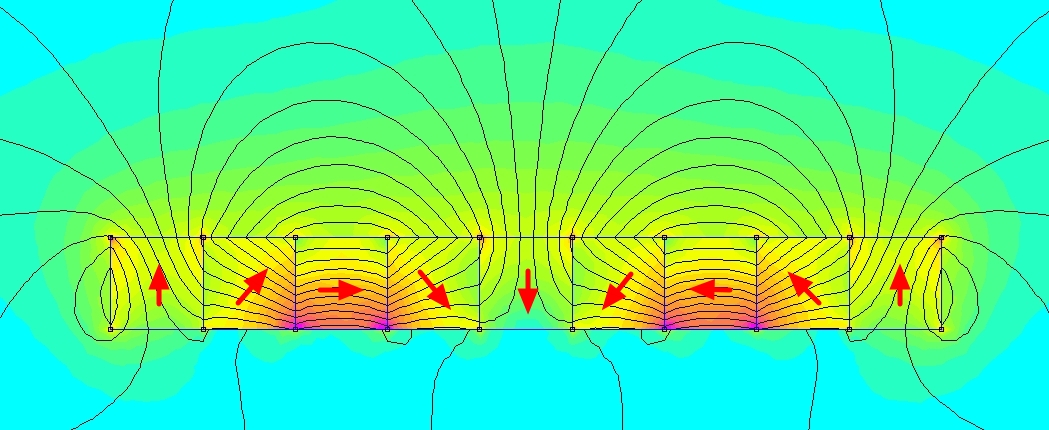

海爾貝克陣列磁場分布示意圖（磁化方向按45°旋轉排列）

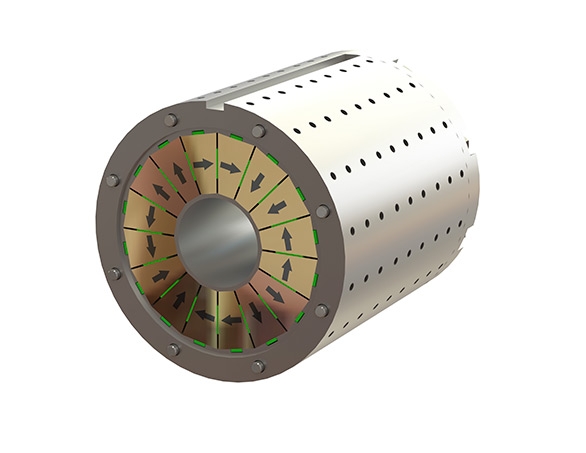

環形海爾貝克陣列磁組件

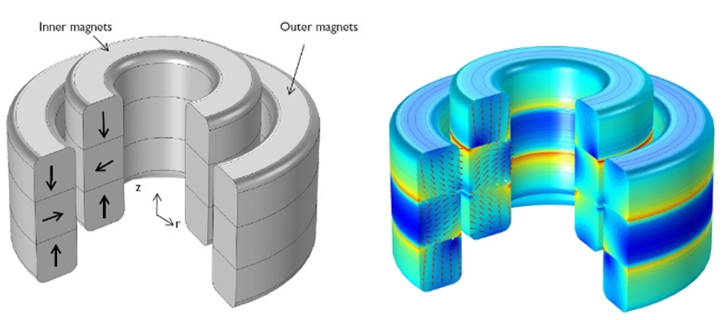

應用海爾貝克陣列的磁懸浮軸承磁場分布示意圖
這種方法常用于對磁場分布有特殊要求的領域，例如高性能的直線電機、磁懸浮軸承、以及一些高端無刷電機中，都能看到磁體陣列的應用。
04 能量轉換型磁路：實現驅動與運動的動態設計
這類磁路針對動態應用，構建用于產生持續可控的力與力矩的穩定磁場，與線圈或另一磁體互動，實現電能-機械或機械-機械之間的能量轉換。
典型結構包括各類永磁電機，通過將多塊瓦型或塊狀磁鋼（如釹鐵硼、釤鈷）按特定極數排布在轉子或定子上，形成旋轉的多極磁場，與電樞繞組相互作用產生轉矩；在音圈電機（VCM）中，通過內外磁鋼和軛鐵組合，在環形氣隙中產生徑向磁場，驅動音圈做高速往復直線運動。磁力耦合傳動的也屬于這一典型結構：內外磁轉子（多塊磁鋼沿圓周排列，形成多極徑向磁場）通過“推拉式磁路”無接觸實現同步傳遞扭矩。
這類磁路的應用在現代工業和生活中無處不在，從驅動新能源汽車的高性能電機，到實現手機攝像頭自動對焦的微型音圈馬達，從讓美妙音樂響起的揚聲器和耳機，再到在化工能源行業實現無泄漏傳動的磁力泵，其背后都是這類能量轉換型磁路的精妙設計。

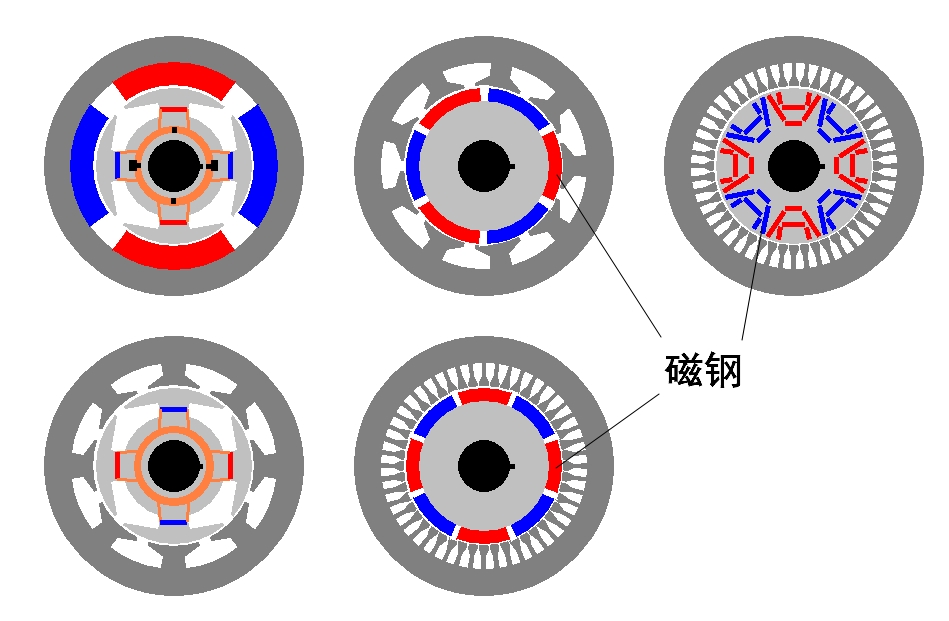

永磁電機典型磁鋼結構示意圖
音圈電機典型磁鋼結構示意圖

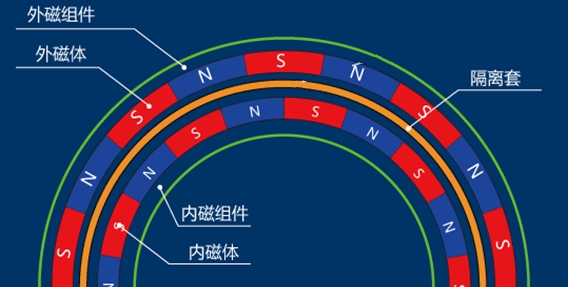

磁力耦合傳動典型結構示意圖
05 可控調節型磁路：磁場靈活調節的功能設計
傳統永磁體的"永久磁性"既是優點也是局限。其永久磁性在需要吸持時表現優越，但在需要分離時則成為挑戰。可控調節型磁路通過巧妙的機械結構或電控輔助，實現了對外部磁場的主動靈活控制，動態重構磁通路徑，讓磁場實現了"開關"的功能。
可開關永磁吸盤是這類技術的經典代表。在鋼制殼體內部有可旋轉的永磁體，通過手柄旋轉永磁體，改變磁體與鋼殼氣隙的相對位置，使磁力線或是穿過外殼到達底面，就可產生強大的吸附力；或是在內部形成閉合回路，磁力線完全封閉于鋼殼內部，外部不產生任何磁場。從而可以瞬間吸附或釋放鐵質器件。
可開關永磁吸盤開關狀態磁場分布示意圖

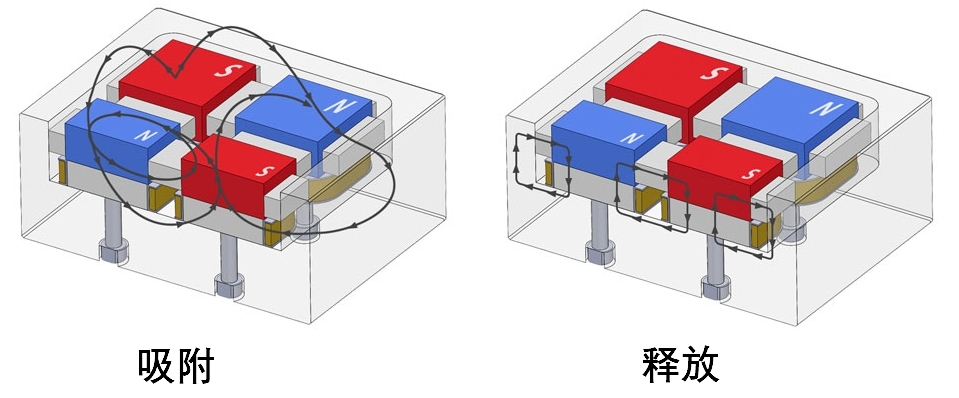

電控永磁吸盤開關狀態磁力線走向示意圖
電控永磁吸盤的磁場切換則更為靈活，它在永磁體陣列中嵌入了一組電磁線圈，只在需要切換狀態時短暫通電，電流產生的磁場會"翻轉"內部低矯頑力磁材的磁化方向，從而改變整體磁路的外部磁場分布。一旦切換完成就立即斷電，依靠永磁體維持新的磁化狀態，兼具了永磁體的磁性恒定與電磁體的靈活可控特性。

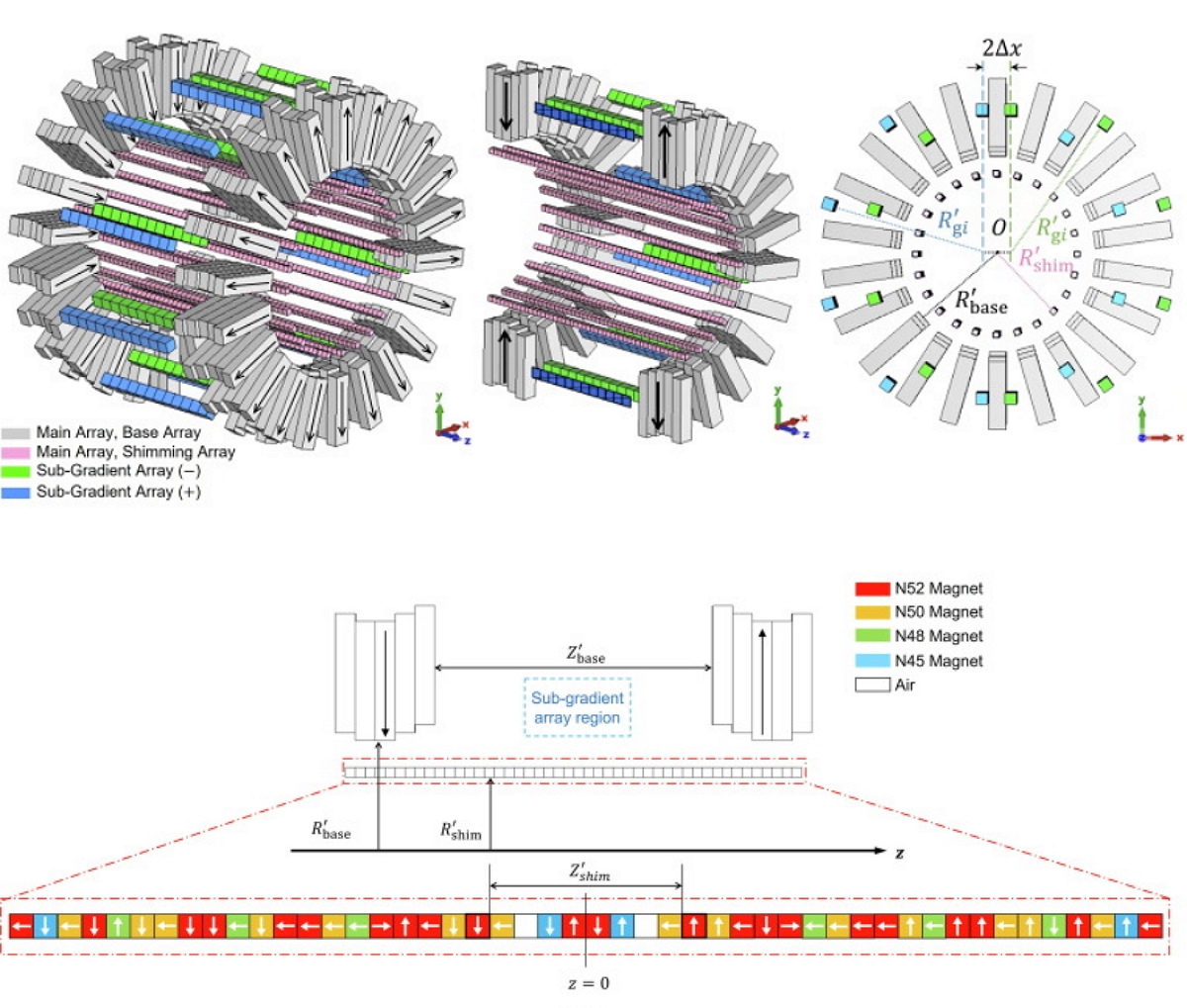

一種便攜式MRI磁共振設備磁路設計示意圖
06 特殊應用型磁路：前沿科技與精密控制的復合設計
如果說能量轉換型磁路是宏觀世界的“動力源”，那么這類磁路就是微觀世界的“導航儀”與“控制器”，并擴展到需要極端均勻或特定形態磁場的特殊場景。其作用對象包括自由帶電粒子（如電子、離子）以及宏觀體系中的原子級響應。設計目標是構建特定形態的磁場“勢阱”、“透鏡”或“均勻腔”，來精確操控微觀粒子的運動軌跡，或?qū)崿F(xiàn)高精度成像與診斷。
這一類型涵蓋了那些為特定高端應用而設計的復雜磁路系統，它們往往需要結合多種磁路設計原理，以滿足極高的技術要求，代表了磁路設計技術的前沿水平，廣泛應用于醫療、科研、航天等高技術領域。
MRI（Magnetic Resonance Imaging）核磁共振成像設備的磁路設計是特殊應用磁路中最具代表性的典型案例之一。它需要在人體尺寸的成像空間內產生極其穩定、均勻的強磁場，為了獲取清晰的醫學圖像，對主磁場環境提出了極高的要求，磁場均勻度要達到ppm級別，同時還必須高度穩定，不受環境溫度等因素的干擾。
在半導體鍍膜的磁控濺射工藝中，通過在靶材后方布置永磁體陣列，形成一個閉合的跑道形磁場，將電子束縛在靶材表面，從而極大地提高等離子體密度和鍍膜效率。這種磁路設計需要精確控制磁場的形狀和強度分布，確保等離子體的穩定性和均勻性。

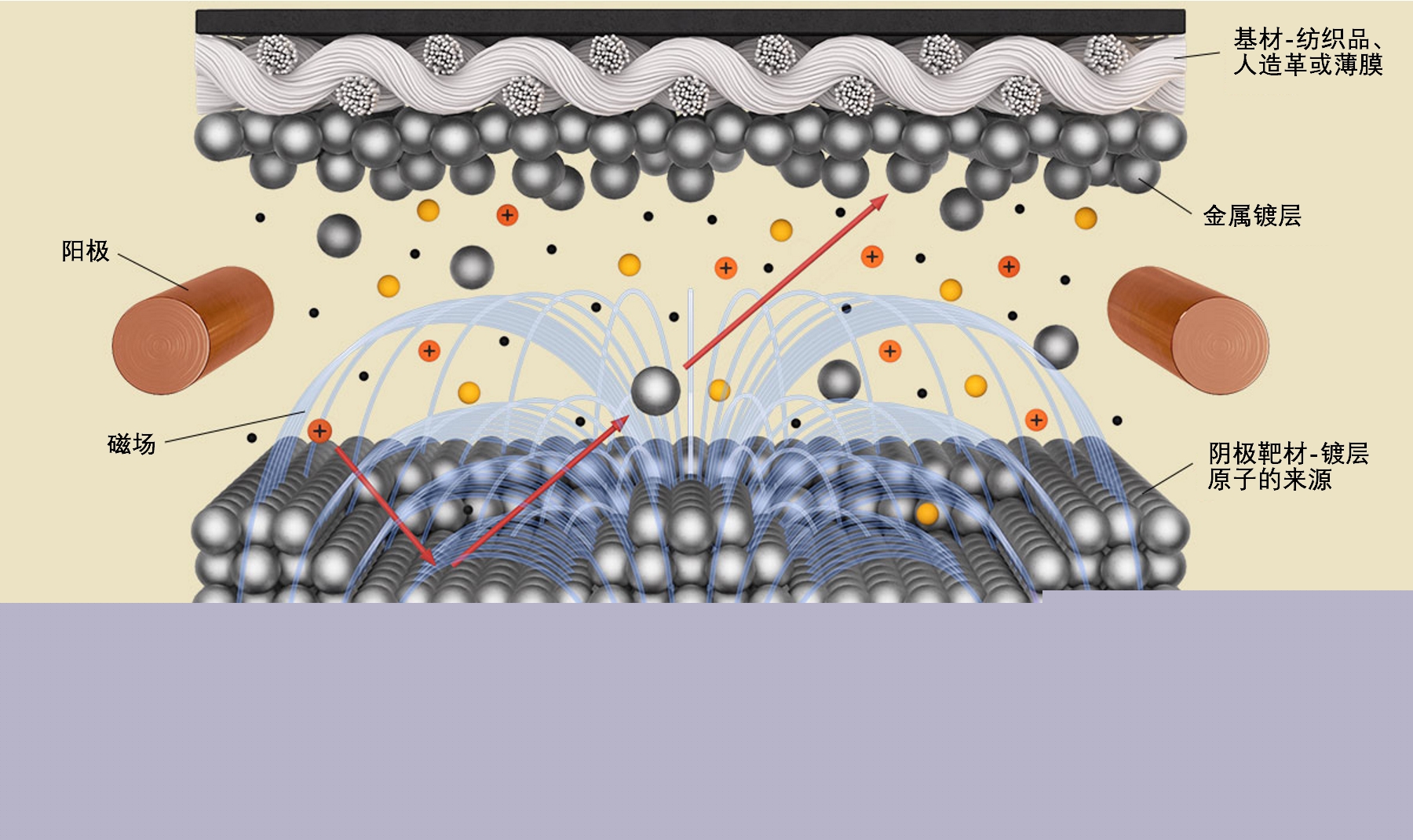

磁控濺射工藝原理示意圖
在航天推進技術中的離子推進器里，磁路系統構建的磁場是實現高效離子加速的關鍵前提。通過精心設計磁體排列，形成特定的磁場幾何形狀。該磁場在電場的共同作用下，引導離子獲得高速度，從而產生推進力。

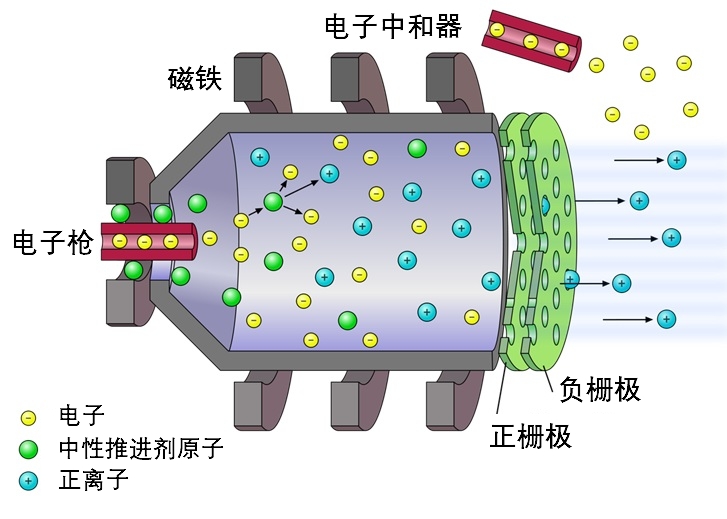

離子推進器工作原理示意圖
在更高端的科研設備中，粒子加速器使用二級磁鐵與四極磁鐵精密控制高能粒子的運動軌跡，質譜儀利用扇形磁場將不同質量的離子分離開來，電子顯微鏡中的磁透鏡系統實現電子束的精確聚焦。這些應用展現了磁路設計在推動人類科技邊界方面的巨大價值。
粒子加速器中的磁鐵陣列軌道
結語：磁路設計的技術發展趨勢
現代磁路設計的六大類型——基礎建場、磁通增強、陣列組合、能量轉換、可控調節、特殊應用，每種類型都代表了不同的設計關注點和技術挑戰。為了更清晰地理解這六大類型的特征和應用范圍，我們通過以下信息圖進行系統性的總結對比：
磁路設計六大類型總覽
基礎建場型
磁通增強型
陣列組合型
能量轉換型
可控調節型
特殊應用型
設計理念總結
從最基礎的磁場構建到最前沿的科學應用，六大類型構成了現代磁路設計的完整技術體系。每一類都有其獨特的設計原理和應用領域，但共同目標都是實現磁場的精準控制——在需要的地方出現，以需要的方式工作。
從上圖可以看出，這六大類型各自解決不同層面的工程問題：基礎建場解決磁路設計的根本問題，磁通增強追求性能的極致，陣列組合實現設計的精巧，能量轉換擴展應用的廣度，可控調節增加功能的靈活性，特殊應用挑戰技術的巔峰。
現代設計的融合思維
在實際工程應用中，這些類型并非孤立存在。工程師往往需要同時考慮多方面的要求，一個高性能精密永磁器件的磁路設計，除了基礎的磁場構建，往往還要綜合考慮能量轉換的效率要求、陣列組合的磁場優化、以及可控調節的動態響應等多個維度。這種多維度的設計思維，正是現代磁路技術不斷創新突破的關鍵所在。
未來趨勢展望
隨著新材料技術的發展和制造工藝的進步，磁路設計正在向更高集成度、更強可控性、更廣應用范圍的方向演進。特別是在人工智能、量子技術、生物醫學等新興領域，磁路設計面臨著前所未有的機遇和挑戰。
也許在不遠的將來，我們會看到集成了多種類型特長的復合磁路，或者基于全新物理原理的創新磁路設計。從宏觀的交通運輸?shù)轿⒂^的量子操控，從地面的工業應用到太空的探索任務，磁路設計將繼續推動人類技術文明的進步。
