高性能燒結釹鐵硼磁鋼，已成為現代工業不可或缺的核心功能材料，廣泛應用于新能源汽車、風力發電、消費電子等領域。這些擁有強大磁力的釹鐵硼磁體，究竟是如何從稀土原料一步步加工而成的？
今天，我將帶您深入燒結釹鐵硼的生產加工，詳細解析其從原料到成品的完整工藝流程，揭示其高性能背后的精密制造工程技術。
1. 配料：精準的元素成分控制
生產燒結釹鐵硼的第一步是嚴格的配料。根據目標磁體的性能要求（如剩磁、矯頑力、最大磁能積等），精確計算釹（Nd）、鐵（Fe）、硼（B）以及少量添加元素如鏑（Dy）、鋱（Tb）、鈷（Co）、鋁（Al）等比例。
2. 熔煉：合金化與組織均勻化
配制好的原料在真空或惰性氣氛感應爐中進行高溫熔煉。熔煉過程中，通過攪拌等方式確保各組分充分混合，形成均勻的合金熔體。隨后，熔體通過甩帶工藝被迅速冷卻凝固，形成具有特定晶體結構的合金鑄片。

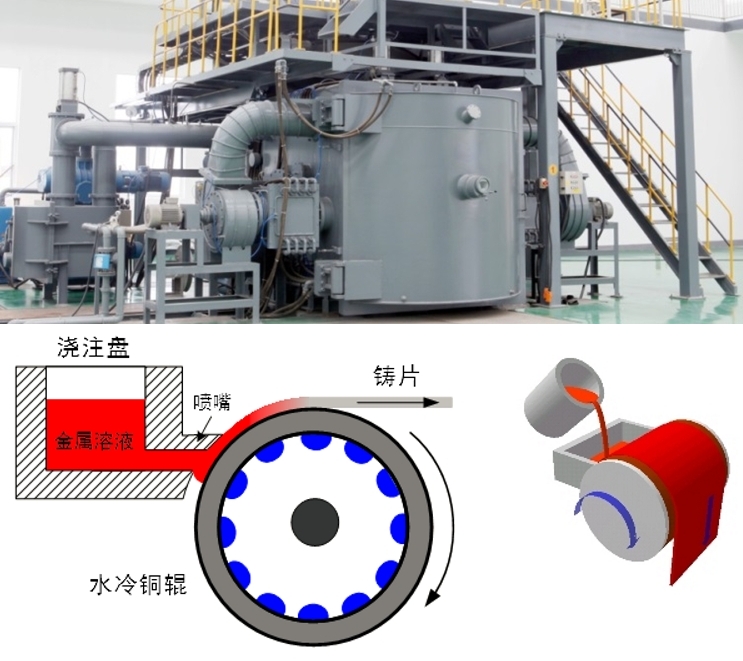

真空熔煉爐與熔煉工藝原理
快速凝固有助于形成細小且均勻的晶粒組織，抑制α-Fe等非磁性相的析出，從而為后續工藝提供良好的微觀結構基礎。
3. 氫碎（HD）：預粉碎處理
合金錠經過熔煉后，通過氫碎（Hydrogen Decrepitation, HD）工藝進行初步預粉碎。將合金鑄片暴露在一定溫度和壓力的氫氣環境中，氫原子會滲透并沿著合金晶界擴散，引起晶格膨脹和內部應力，導致合金塊體自行崩裂成較小的顆粒。

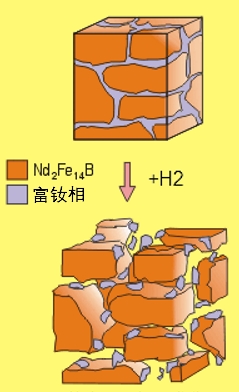

氫碎工藝原理
氫碎不僅實現了合金的初步粉碎，提高后續氣流磨的粉碎效率，同時氫原子吸附于顆粒表面，有助于后續磨粉過程中防止粉末氧化。
4. 制粉：制備微米級細粉
經過氫碎的合金顆粒通過氣流磨進行精細研磨。氣流磨利用高速氣流攜帶粉末顆粒相互碰撞、摩擦，將合金顆粒進一步粉碎至微米級別（通常為3-5微米）的均勻細粉。
粉末的粒度分布、形貌和比表面積對磁體的燒結致密度和最終磁性能有顯著影響。細小且粒度分布均勻的粉末有助于在后續壓制過程中實現更高的堆積密度和更好的磁晶各向異性。

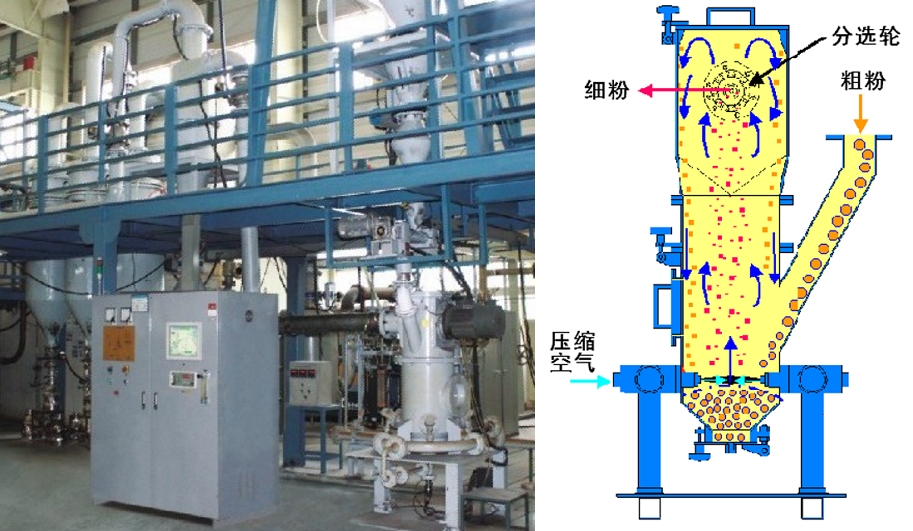

氣流磨制粉工藝原理
5. 壓制成型（取向）：磁場定向與生坯形成
制備好的微米級粉末被送入成型模具，并在外加磁場作用下進行壓制成型。在磁場的作用下，各向異性磁粉顆粒的易磁化方向會沿著磁場方向進行排列（磁場取向）。隨后，在保持磁場的同時，通過液壓機對粉末施加單向或雙向壓力，將其壓實成具有一定形狀和密度的生坯。

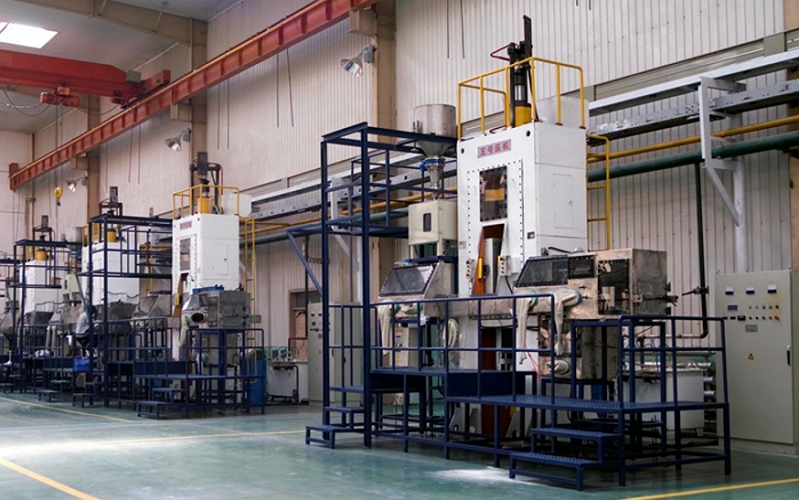

成型工藝壓機
磁場取向是賦予燒結釹鐵硼高剩磁和高各向異性的關鍵步驟。取向度越高，最終磁體的剩磁性能越好。壓制密度則直接影響燒結致密度。
6. 等靜壓：進一步提高生坯密度
壓制成型后的生坯通常會進行冷等靜壓處理。將生坯密封后，放入高壓腔體，施加各向同性的均勻壓力。這有助于進一步提高生坯的密度均勻性和強度，減少內部缺陷。等靜壓能顯著消除壓制過程中產生的密度梯度，降低燒結收縮率的不均勻性，從而改善燒結體的尺寸精度和減少裂紋產生。
7. 真空燒結：致密化與組織形成
等靜壓后的生坯在真空或惰性氣氛下進行高溫?zé)Y(jié)（通常在1000-1100°C）。在高溫作用下，粉末顆粒之間發生固相擴散和液相燒結（若存在液相），孔隙逐漸消除，材料密度顯著提高，形成致密的燒結體。

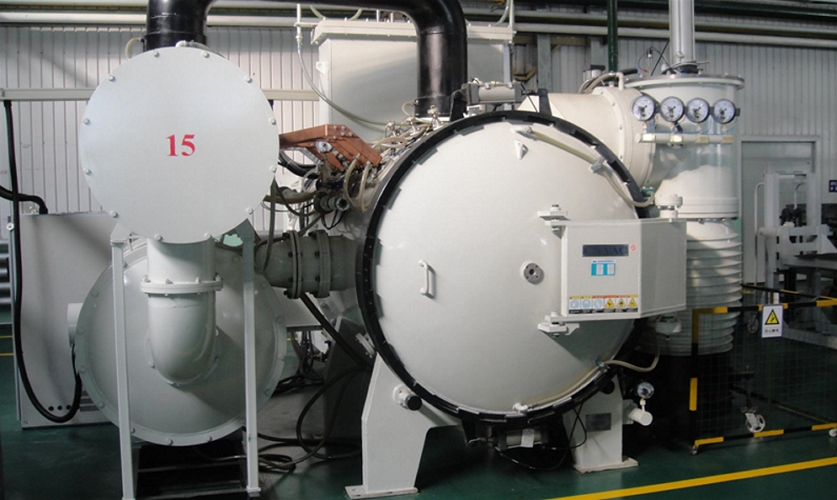

真空燒結爐
燒結是燒結釹鐵硼生產中最核心的環節之一，它決定了磁體的最終密度、晶粒尺寸和相組成。
8. 毛坯性能檢測：初步評估磁性能
燒結后的磁體毛坯會進行初步的磁性能檢測，如剩磁（Br）、矯頑力（Hcj）和最大磁能積（(BH)max）等參數指標，對燒結工藝效果的初步驗證，有助于及時發現并剔除不合格產品，確保后續加工的有效性。通常使用磁滯曲線儀進行檢測。

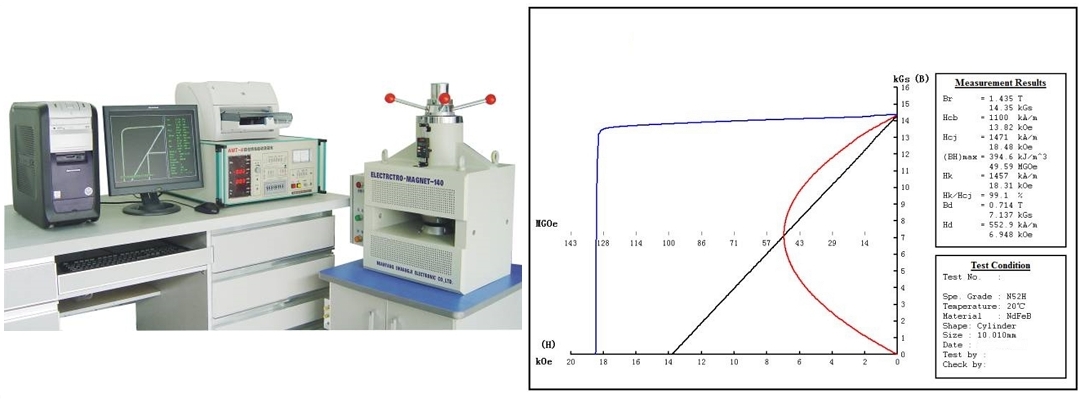

磁滯曲線儀
9. 機械后道加工：精密成型與尺寸控制
燒結后的磁體通常尺寸較大，且表面粗糙。根據客戶的最終產品要求，需要進行精密的機械加工，包括切割、磨削、鉆孔等。由于燒結釹鐵硼材料硬度高且脆性大，通常采用多線切割機、切片機、磨床等精密加工設備進行加工。機械加工精度直接影響磁體的裝配性能和應用效果。

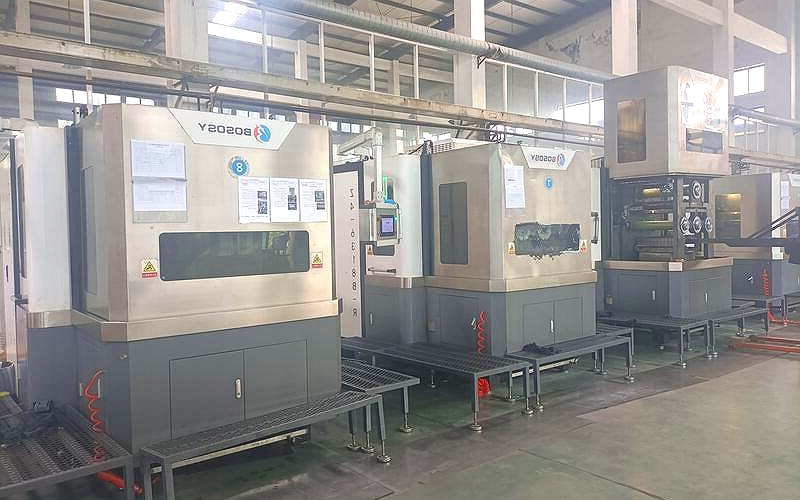

燒結釹鐵硼多線切割設備
10. 表面處理：防腐與功能性涂層
燒結釹鐵硼磁體極易氧化腐蝕，因此必須進行表面處理以提供保護。常見的表面處理工藝包括鍍鎳（Ni）、鍍鋅（Zn）、電泳（Epoxy）、磷化、鍍金等。表面涂層不僅能有效隔離磁體與潮濕空氣，延長使用壽命，還可以滿足特定應用場景的功能性需求。合適的涂層選擇取決于磁體的使用環境和客戶要求。

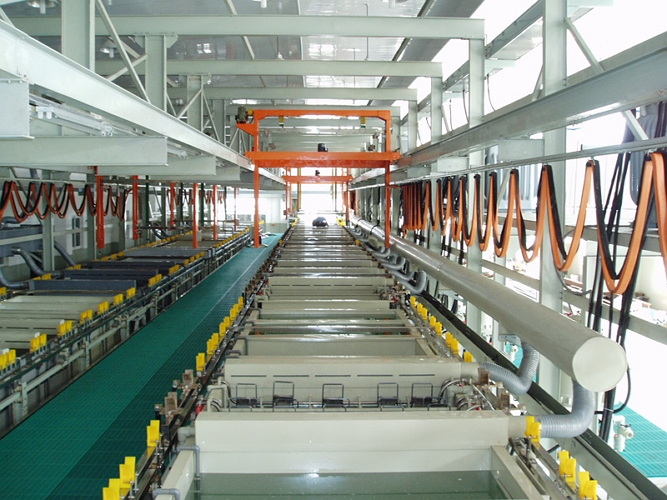

燒結釹鐵硼電鍍加工線
11. 產品檢測：嚴格的質量把控
經過機械加工和表面處理后，產品會進行嚴格的外觀檢測。檢查項目包括磁性能（如表面磁場強度、磁通等）、尺寸精度、外觀質量、表面涂層質量、防腐蝕性能等，確保所有指標均符合設計要求。產品檢測是確保產品符合客戶標準和行業規范的重要環節，通常采用目視檢查、光學檢測設備、精密測量儀器相結合的方式。
燒結釹鐵硼產品檢測工序
12. 充磁：賦予強大磁性
在出貨前，燒結釹鐵硼磁體需要在強磁場下進行充磁，使其達到飽和磁化狀態，從而展現出其強大的磁性。根據應用需求，可進行多極充磁、徑向充磁等不同充磁方式。充磁是將磁性能“激活”的關鍵一步。

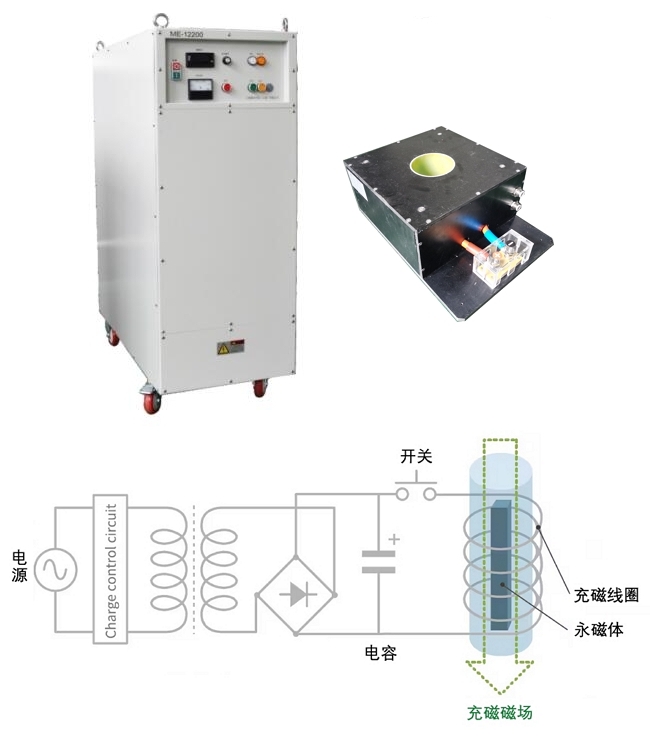

充磁機、充磁夾具與充磁工藝示意圖
13. 包裝出貨：安全運輸與儲存

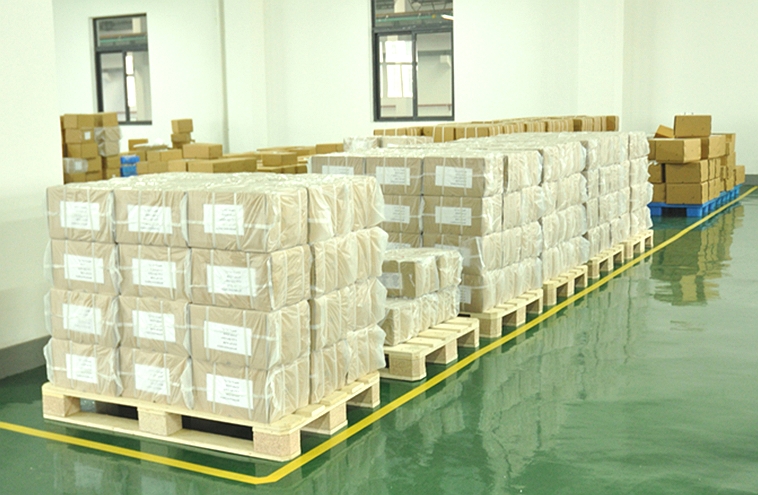

合格的燒結釹鐵硼磁體將使用各類紙盒、泡沫塑料、塑膠、紙箱等包覆材料進行裝箱包裝。為避免在運輸過程中對其他設備造成干擾或磁體之間相互吸引損壞，還會使用鐵片等進行隔磁屏蔽。完善的包裝有助于保護磁體免受損壞，確保產品經過物流運輸安全交付終端用戶。
總結：釹鐵硼磁鋼，科技與工藝的結晶
高性能燒結釹鐵硼磁鋼的制造，是材料科學、冶金工程、機械加工等多學科交叉融合的成果，每一步都蘊含著嚴謹?shù)目茖W(xué)原理和精湛的工程技術。正是這些精密的制造環節，賦予了燒結釹鐵硼磁鋼卓越的性能，使其在現代高科技領域發揮著舉足輕重的作用。
