“在距離3mm的位置，這塊磁鐵的磁場強度大概有多少高斯？” 在產品研發中，無論是設計霍爾傳感器開關，還是搭建精密吸附結構，工程師們總會遇到這個直擊靈魂的問題。磁場看不見摸不著，如果僅憑經驗估算，輕則性能冗余、成本高企，重則設計失敗、項目延期。
那么，有沒有辦法不需要打樣，就可以快速預估一塊磁鋼的磁場表現呢？當然有！今天，我們就為各位大家分享從“快速估算”到“精確仿真”的實用計算方法。
一、 快速上手：近似計算公式——便捷估算磁場
對于標準簡單形狀的永磁材料，在沒有復雜外部磁路影響的“單體”狀態下，我們可以使用近似公式來快速估算其軸線上的磁場強度。這就像是工程師手邊的“計算器”，雖然不能處理所有復雜情況，精確度也有不足，但用于簡單應用初步評估和可行性分析已綽綽有余。
以最常見的方塊、圓柱、圓環形釹鐵硼、釤鈷和鐵氧體磁鐵為例，計算其磁化方向上中心軸線上任意一點（距離表面z）的磁場強度B(z)的近似計算公式如下：
1）方塊形磁鐵

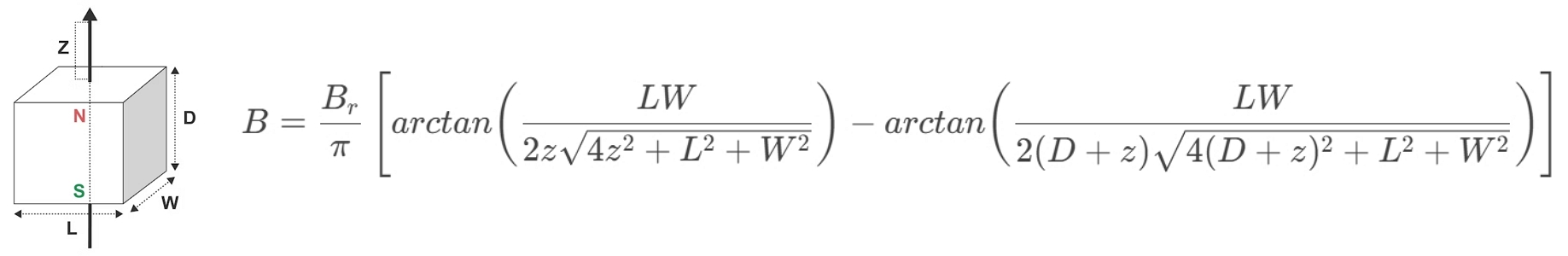

Br: 磁鐵的剩磁，D: 磁鐵磁化方向的厚度，L: 磁鐵的長度，W：磁鐵的寬度，z: 測量點到磁鐵表面的距離（當z=0時，計算出的就是中心點的表磁）
2）圓柱形磁鐵
Br: 磁鐵的剩磁，D: 磁鐵磁化方向的厚度，R: 磁鐵的半徑，z: 測量點到磁鐵表面的距離（當z=0時，計算出的就是中心點的表磁）
3）圓環形磁鐵
Br: 磁鐵的剩磁，D: 磁鐵磁化方向的厚度，Ra: 磁鐵的外半徑，Ri : 磁鐵的內半徑，z: 測量點到磁鐵表面的距離（當z=0時，計算出的就是中心點的表磁）

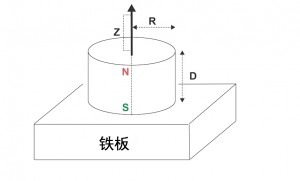

4）磁鐵吸附鐵板
使用上述三個公式，D項帶入2D進行計算，其他參數不變。
二、 精準打擊：有限元仿真（FEA）——模擬真實的磁場空間
當你的設計變得復雜時，計算公式就顯得力不從心了。比如，磁鐵不是標準形狀？特定位置和方向的磁場強度？磁鐵被裝配在鐵殼里？多個磁鐵之間的相互作用？這時，我們就需要祭出“終極武器”——有限元分析（Finite Element Analysis, FEA）仿真軟件。
市面上主流的電磁仿真軟件（如Ansys Maxwell, COMSOL Multiphysics, FEMM）可以構建一個與現實世界高度一致的“數字孿生”模型。工程師可以在軟件中：
? 自由建模：創建任意形狀的磁鐵、導磁體（如純鐵、電工鋼）和氣隙。
? 精確賦材：為每個部件賦予準確的材料屬性，比如為釹鐵硼磁鋼定義其退磁曲線（B-H curve）。
? 求解分析：軟件會將整個模型“網格化”，分解成數以萬計的微小單元，然后基于麥克斯韋方程組進行迭代求解，最終得出整個空間內的磁場分布。
Ansys Maxwell有限元電磁仿真（FEA）計算過程示意圖
FEMM有限元電磁仿真磁鐵磁場強度分布圖
三、 理論與現實：為什么計算值和實測值總有偏差？
“我用公式算出來表磁是4000高斯，為什么用高斯計一測只有3800高斯，是磁鐵的問題嗎？” 這是許多工程師在完成計算后遇到的困惑。理論計算值與實際測量值之間存在偏差是正常的，主要源于以下幾個方面：
? 材料性能偏差：我們計算時用的Br值通常是該牌號的典型值或中值。但實際生產的每一批次永磁材料，其性能會在一個標準公差范圍內波動。
? 尺寸加工公差：圖紙上的D10x5mm，實際產品可能是D9.95x4.98mm。這些微小的尺寸變化，尤其對于長徑比較小的磁鐵，會顯著影響其表磁。
? 測量誤差：高斯計探頭的精度、探頭是否與磁鐵表面完全垂直緊密貼合、測量點是否精確位于幾何中心，甚至高斯計探頭的厚度，這些因素都會引入測量誤差。
? 環境溫度影響：釹鐵硼等磁鐵的磁性能對溫度比較敏感。計算時通?；谑覝兀?0℃），如果實際測量環境溫度偏高，測得的表磁就會偏低。
因此，我們要理性看待計算結果：計算值是設計的理想基準，實測值是產品的實際表現。一個優秀的工程師會在設計時預留合理的安全余量，以應對這些不可避免的“理論與現實”差距。
總而言之，無論是快速便捷的計算公式，還是精準強大的有限元仿真，都是現代工程師進行磁性產品設計開發的寶貴工具。掌握它們，能讓你在項目初期就洞察先機，有效避免返工，降本增效。
