你是否經(jīng)歷過這樣的場景：在嚴苛高溫的工作環(huán)境下，磁王釹鐵硼磁鋼早已“力不從心”，磁力大幅衰減甚至消失。這時，一種個性堅毅、不畏高溫的特殊磁性材料——釤鈷磁鋼，就成了不可或缺的關(guān)鍵角色。釤鈷（SmCo）是如何煉成這身“鋼筋鐵骨”的？今天，我們就一起走進生產(chǎn)現(xiàn)場，揭開這位耐高溫“磁王”從磁粉到高性能磁鋼的神秘誕生之旅。
第一站：從源頭說起——合金熔煉
一切偉大的誕生，都始于對源頭材料的精準掌控。釤鈷磁鋼的旅程，從一個巨大的真空感應熔煉爐開始。在這里，高純度的稀土金屬釤（Sm）、金屬鈷（Co），以及鐵（Fe）、銅（Cu）、鋯（Zr）等“配角”金屬元素，按照嚴格的化學配比被投入爐中。整個過程必須在真空或惰性氣體保護下進行，為什么呢？因為稀土元素在高溫下非?；顫姡坏┙佑|空氣中的氧氣就會迅速氧化，變成一堆“廢料”，徹底影響最終磁鐵的性能。
熔煉成均勻的液態(tài)合金后，好戲才剛剛開始。接下來是一道名為“甩帶”或“快淬”的關(guān)鍵工序。滾燙的合金液體通過一個細小的噴嘴，被均勻地噴射到高速旋轉(zhuǎn)的冷卻輥上。想象一下將滾燙的糖漿瞬間潑在冰冷的鐵板上，合金液在千分之一秒內(nèi)從上千度驟降至室溫，凝固成極薄的脆性薄片。這一步至關(guān)重要，它能形成極其細小、均勻的微觀晶粒結(jié)構(gòu)，為后續(xù)獲得優(yōu)異的磁性能（尤其是高矯頑力）打下了堅實的基礎(chǔ)。這就像是給磁鋼的“基因”做了第一次優(yōu)化。

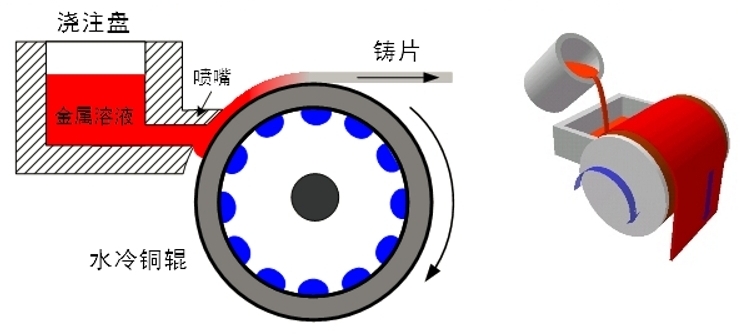

真空熔煉甩帶工藝示意圖
第二站：粉末的藝術(shù)——氣流磨與取向成型
經(jīng)過甩帶工藝得到的合金薄片，還無法直接使用。接下來，我們需要將它變成更易于塑形的“面粉”——超細磁粉。這里會先把這些薄片經(jīng)過粗破碎為顆粒，然后使用氣流磨作進一步的粉碎。與傳統(tǒng)的球磨工藝不同，氣流磨是利用高速惰性氣體（通常是氮氣）帶動金屬顆粒相互碰撞、摩擦，從而將其粉碎成微米級的細小顆粒。全程無氧環(huán)境，再次避免了磁粉氧化；同時，粉末的顆粒大小非常均勻，這對于最終燒結(jié)成品的致密性和一致性至關(guān)重要。
有了合格的磁粉，我們就進入了“塑造靈魂”的一步——壓型。工人們會將這些磁粉小心地裝入特制的模具中。在液壓機施加巨大壓力的同時，一個強大的外部磁場會同步作用于模具。這個磁場就像一位無形的指揮官，命令模具中數(shù)以億計的、各自為政的細小磁粉顆粒瞬間“立正看齊”，將它們內(nèi)部的磁疇（可以理解為微小的磁針）全部調(diào)整到同一個方向。這個過程稱為“磁場取向”。
經(jīng)過壓制，一盤散沙的磁粉就變成了一塊具有特定形狀、內(nèi)部結(jié)構(gòu)高度有序的“生坯”。

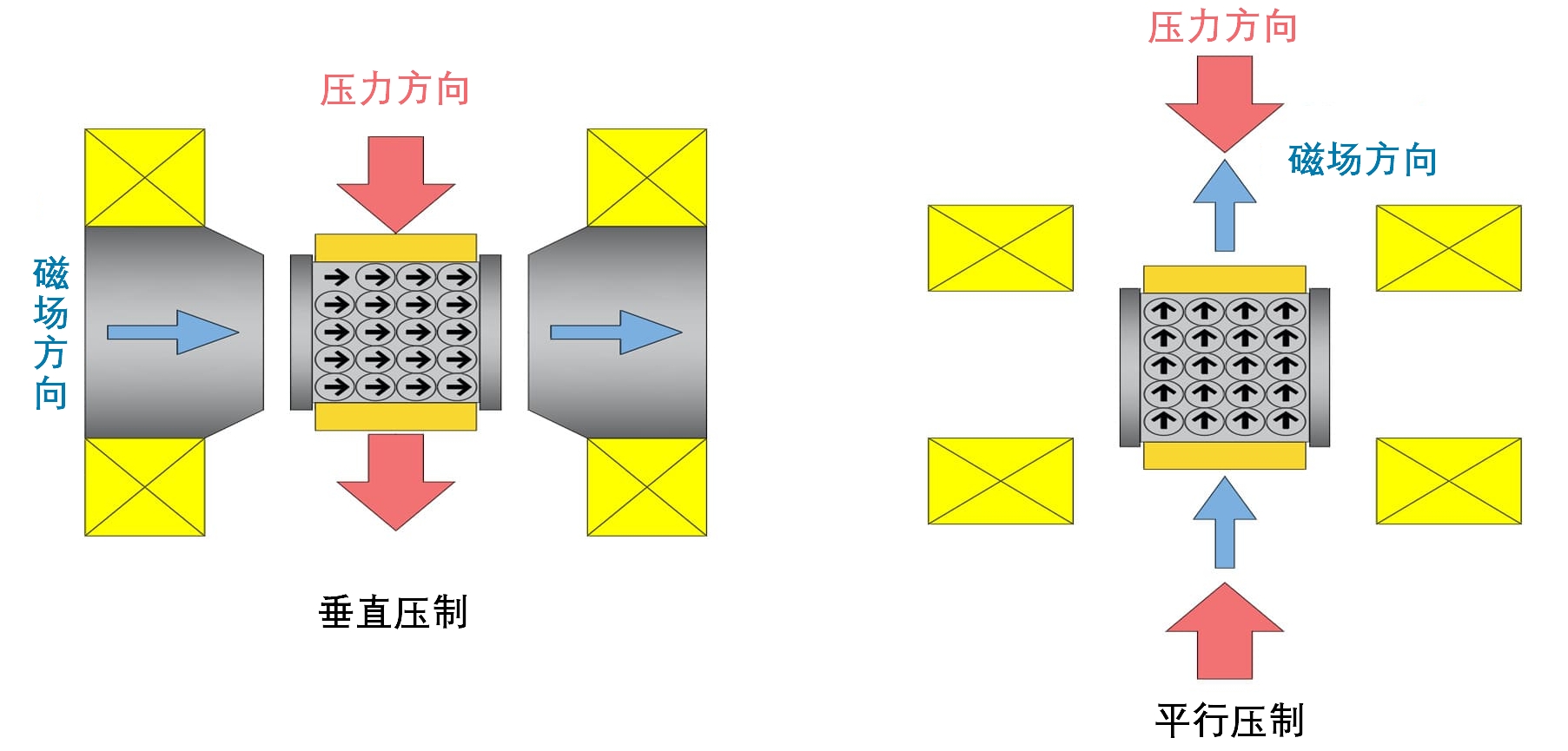

取向壓制成型工藝示意圖
第三站：烈火中的涅槃——燒結(jié)與時效熱處理
壓制好的生坯雖然有了形狀，但它還很疏松，一碰就可能碎裂，磁性能也遠未達到巔峰。接下來，它需要送入高溫真空燒結(jié)爐中經(jīng)歷一場“烈火中的涅槃”——燒結(jié)。
1:5型釤鈷磁體的燒結(jié)溫度通常在1150-1200℃，2:17型釤鈷磁體的燒結(jié)過程更復雜，包括燒結(jié)、固溶和時效等步驟，具體溫度和時間需根據(jù)合金配方和工藝要求確定。在這個過程中，磁粉顆粒會發(fā)生原子擴散和遷移，顆粒之間的間隙逐漸被填充，最終收縮成為一塊密度接近理論值的致密合金塊。這個過程有點像把一堆松散的陶土燒制成堅硬的瓷器。
燒結(jié)后的磁體還需要進行熱處理，以進一步優(yōu)化其磁性能。1:5型釤鈷磁體在850℃進行熱處理，然后淬火；2:17型釤鈷磁體在1150-1185℃進行固溶處理，然后在約850℃進行長時間時效，最后以一定的速率冷卻并淬火。
在這個過程中，釤鈷磁體會經(jīng)歷一個包含多個升溫、保溫、降溫階段的復雜工藝曲線。每一個溫度點、每一分鐘的停留，都是為了優(yōu)化磁體內(nèi)部的微觀相結(jié)構(gòu)，形成一種特殊的釘扎磁疇壁的微觀組織。正是這種結(jié)構(gòu)，賦予了釤鈷磁鋼強大的矯頑力和優(yōu)異的溫度穩(wěn)定性。

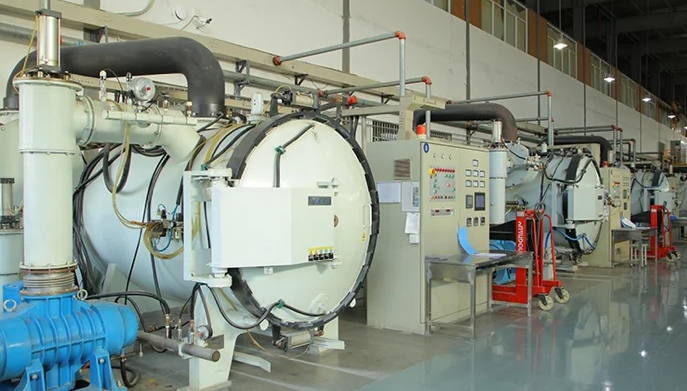

真空熔煉爐
第四站：精雕細琢——機械加工與充磁
經(jīng)過烈火考驗的釤鈷磁體，此時已經(jīng)是一塊性能優(yōu)異的永磁材料“毛坯”了。但它的尺寸公差和表面粗糙度還無法滿足精密應用的要求。由于釤鈷磁鋼硬度極高且質(zhì)地脆，類似陶瓷，傳統(tǒng)的車、銑、刨等加工方式完全行不通，只能使用內(nèi)圓切片、電火花線切割、多線切割等工藝進行精密的磨削和切割加工，才能將其打造成客戶需要的方塊、圓片、瓦形等各種精確尺寸。這個過程對設(shè)備精度和操作經(jīng)驗要求極高，稍有不慎就可能導致磁鋼崩邊或碎裂。
至此，一塊外形合格的釤鈷磁鋼已經(jīng)誕生。但此時，它還完全不具備磁性。為了運輸和裝配的方便與安全，磁鋼在出廠前通常是“未充磁”狀態(tài)。接下來，是將其放入充磁線圈中。在一瞬間，一個數(shù)萬高斯的強大脈沖磁場（通常是其矯頑力的2-3倍）作用于磁鋼上，將其內(nèi)部經(jīng)過取向的磁疇徹底“激活”并鎖定方向。隨著“砰”的一聲悶響，能量釋放完畢，一塊蘊含著強大磁能、不畏高溫的釤鈷磁鋼才算真正誕生。

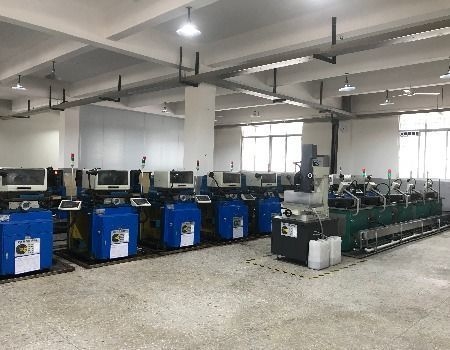

機械加工設(shè)備
第五站：火眼金睛——檢驗與測試
每一塊釤鈷磁鋼在出廠前都要經(jīng)過嚴格的質(zhì)量檢測，這是對整個生產(chǎn)工藝的最終驗收。檢測項目包括磁性能測試、外觀檢查、尺寸測量和耐溫性能等。
磁性能測試使用磁滯曲線儀，在標準溫度（20°C）測量剩磁Br、矯頑力Hcb、內(nèi)稟矯頑力Hci、最大磁能積BHmax等各類磁性能參數(shù)。外觀檢查重點關(guān)注表面裂紋、崩邊、色差等缺陷，合格產(chǎn)品表面應光潔均勻，無明顯瑕疵。耐溫性能測試，是將產(chǎn)品在特定溫度下保持一定時間，然后檢測磁性能衰減情況。

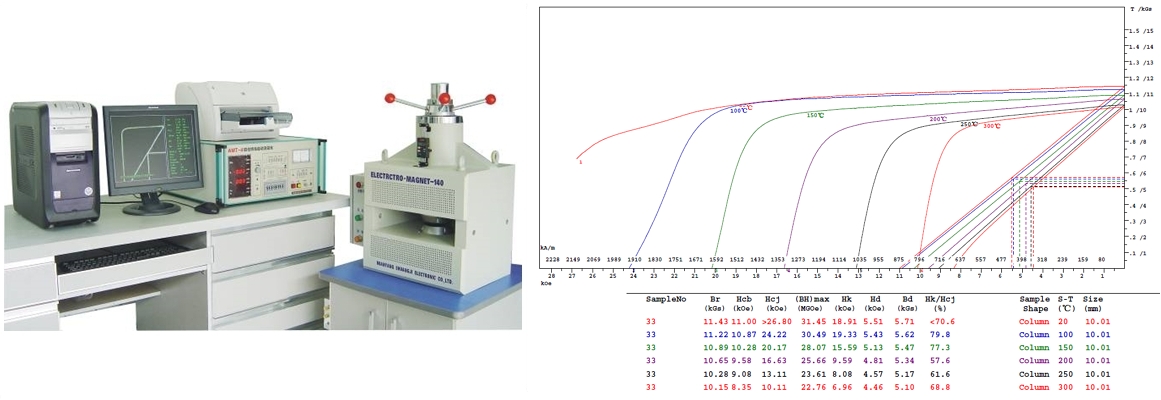

磁滯曲線儀與釤鈷典型退磁曲線

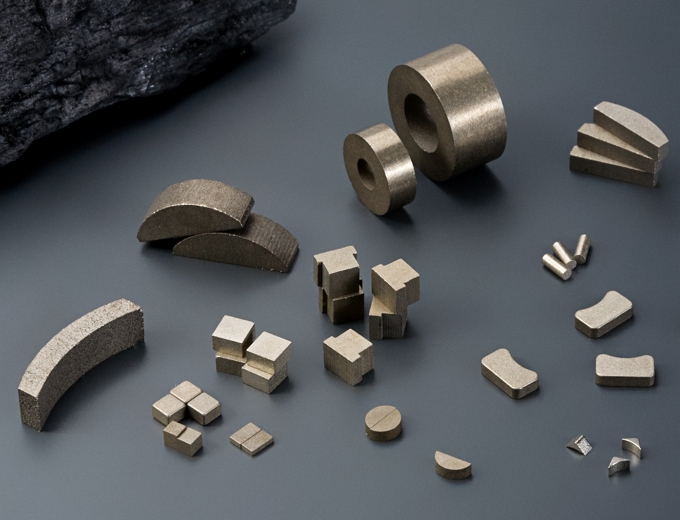

總結(jié)：釤鈷磁鋼，科技與工藝的結(jié)晶
從一爐滾燙的合金液，到一撮精細的磁粉，再經(jīng)歷磁場中的列隊、烈火中的淬煉和金剛石的雕琢，最后在強磁場中被賦予“靈魂”……每一塊小小的釤鈷磁鋼，都凝聚著粉末冶金學與材料科學的智慧結(jié)晶。它那份從容面對高溫挑戰(zhàn)的“硬氣”，正是源于這趟千錘百煉的誕生之旅。
想更深入了解磁鐵的性能或如何選擇合適的磁鐵嗎？可以參考[永磁材料選擇指南]
如果你有具體問題，或者需要定制磁鐵解決方案，歡迎聯(lián)系我們！我們很樂意幫你找到答案。
發(fā)布時間: 25-10-22
