你是否遇到過這樣的煩惱：一塊強力的釹鐵硼磁鐵，雖然工作面磁場強勁，但其背面的磁場用不到，不僅浪費了磁能，還可能干擾周圍的精密器件。有沒有一種方法，能讓磁場只在我們需要的方向出現？聽起來是不是有些不可思議？而這種看似"有悖常理"的磁場分布，正是海爾貝克陣列（Halbach Array）的獨特魅力所在。
1 什么是海爾貝克陣列？不靠材料靠排列
很多人初次聽到“海爾貝克陣列”，可能會誤以為它是一種新型的永磁材料。其實不然，它并非一種材料，而是一種非常精妙的磁路設計思想。
海爾貝克陣列得名于美國物理學家克勞斯·海爾貝克（Klaus Halbach），他在20世紀80年代研究粒子加速器時，意外發現了這種獨特的磁鐵排列方式。簡單來說，海爾貝克陣列是將多塊永磁體按照特定角度排列，使得磁場在陣列的一側得到增強，而另一側的磁場被削弱甚至接近于零。
與常規磁體按“N-S-N-S”磁極交替簡單排列不同，海爾貝克陣列將每塊磁鋼的磁化方向按等角度逐步旋轉，形成近似“正弦分布”的等效磁化。結果是陣列一側磁場顯著增強（工作側），另一側被抑制（背側）。理想情況與陣列近似無限長條件下，工作側場強可接近常規排布的2倍，而背側趨近零場。

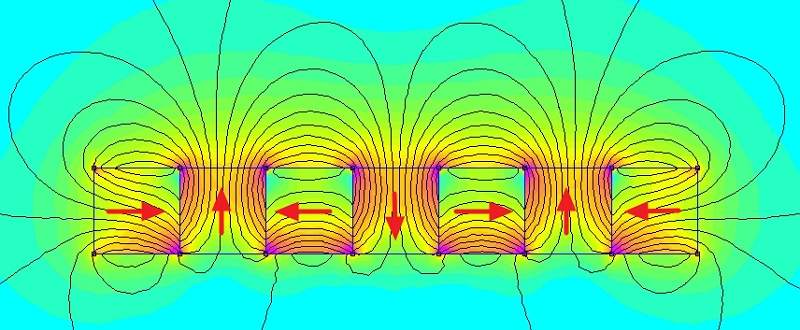

直線形海爾貝克陣列（磁化方向按90°旋轉排列）

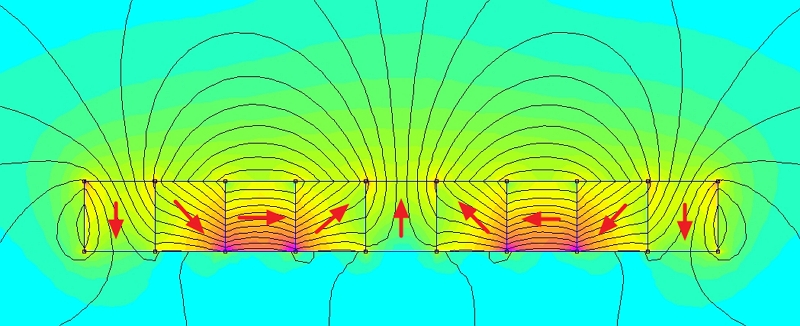

直線形海爾貝克陣列（磁化方向按45°旋轉排列）
海爾貝克陣列既可以做成直線形陣列，也可做成圓環、圓柱、球形陣列，滿足電機、磁滾筒、環形磁路等不同場景應用。
直線形、環形、球形海爾貝克陣列
2 海爾貝克陣列設計優勢：不只是"單側增強"那么簡單
了解了基本原理后，我們自然會問：大費周章去排列組合這些磁鐵，究竟能帶來哪些傳統磁體無法比擬的好處呢？海爾貝克陣列的優勢遠不止表面上的"磁場集中"，從工程應用的角度來看，它至少帶來了五個顯著的技術優勢。
? 磁場利用率大幅提升。
這是最直觀的好處。在傳統的磁鐵應用中，磁鐵背面的磁場往往被浪費，而海爾貝克陣列能將這部分"無用"的磁場轉移到工作面，使整體磁場利用率提升30%~50%，意味著能夠用更少的磁性材料達到同樣的磁場強度要求。
? 結構簡化與重量優化
傳統的磁路設計，為了約束磁場，磁體的背面不得不增加厚重的鐵質“磁軛”。而海爾貝克陣列通過自身結構就實現了磁場的約束，幾乎不需要或只需要很薄的磁軛。這意味著在產生同樣強度的有效磁場時，整個磁體總成的重量和體積可以大幅減小，這對于航空航天、便攜設備等對輕量化有極致要求的領域來說，是革命性的。
? 產生高度均勻、接近理想正弦波的磁場分布。
特別是在環形陣列中，這種特性對于高性能電機至關重要。傳統的電機磁極會產生“齒槽效應”，導致轉矩波動和噪音振動。而采用海爾貝克陣列的無刷電機，其氣隙磁場分布更平滑，能顯著降低轉矩脈動，讓電機運行得更平穩、更安靜、效率更高。
? 改善磁場分布均勻性
在精密測量設備、核磁共振成像等對磁場均勻性要求極高的場合，海爾貝克陣列能夠在工作區域內提供更加平穩的磁場梯度，減少磁場波動對設備性能的影響。
? 減少磁泄漏，降低電磁干擾（EMI）。
由于磁場被約束在一側，對于布滿敏感電子元器件的設備，這種“干凈”的磁場環境是極其寶貴的。
3 從“高大上”到“身邊物”：海爾貝克陣列的應用場景
你可能會覺得這項技術聽起來非?！案叽笊稀?，離我們的生活很遙遠。其實海爾貝克陣列的磁路設計早已在許多領域大顯身手，甚至可能就在你我身邊。
? 高能物理裝備： 在粒子加速器中，被稱為“扭擺器”（Wiggler）或“波蕩器”（Undulator）的關鍵部件，利用海爾貝克陣列產生周期性交變磁場，約束高能電子束運動軌跡呈S形路線，從而輻射出高強度的同步輻射光，用于前沿高能科學研究。
? 3C數碼設備：在平板電腦等數碼產品中，已經開始越來越多的使用海爾貝克陣列設計磁吸附功能，不僅使磁力更加強大，結構更為輕巧，還有效減少了對內部電子元件的干擾。
? 高性能電機： 這是海爾貝克陣列應用最廣泛的舞臺。從工業機器人、數控機床中的高精度直線電機和伺服電機，到無人機、電動汽車的高功率密度驅動電機，都能看到它的身影。它帶來的高效率和高功率密度，意味著更長的續航和更強的動力。
? 磁懸浮技術： 新一代的磁懸浮列車系統就利用了海爾貝克陣列。當列車高速行駛時，陣列磁場會在軌道上感應出渦流，產生強大的排斥力，從而將列車托起。這種被動懸浮方式無需復雜的控制系統，更加節能和安全。
4 雖是“優等生”，也有“偏科項”：制造難點與成本挑戰
既然海爾貝克陣列性能如此優異，為何沒有完全取代傳統磁鐵設計呢？原因在于它的實現并非易事，主要面臨兩大挑戰。
一是制造工藝復雜。 海爾貝克陣列對制造、加工、充磁、裝配精度要求極高。想象一下，你要將幾塊甚至幾十塊不同充磁方向、磁力極強的高性能磁鋼，按照規定的角度，使用專門的工裝夾具，克服巨大的相互排斥力（或吸引力），緊密精確的組裝在一起，并采用高強度膠粘劑進行粘接固定。裝配時還要嚴格注意操作安全，稍有不慎就可能導致磁體崩裂。
二是成本相對較高。 相較于使用整體單一磁鐵，海爾貝克陣列需要使用多塊小磁鐵，并增加了復雜的裝配工序，這無疑會推高制造成本，延長加工周期。因此，它往往被用在那些對磁場有極高要求的高端應用場景中。在選擇是否采用海爾貝克陣列時，工程師需要在性能、重量、體積和成本、交期之間做出全面的權衡。
使用磁顯片觀察海爾貝克磁鋼陣列實際磁場形態
5 總結一下
海爾貝克陣列并非一種新材料，而是一種通過巧妙排列來駕馭磁場的頂尖磁路設計。它以一定的制造復雜性和成本為代價，換來了無與倫比的單面強磁場、高磁能利用率和輕量化潛力，是現代永磁技術追求極致性能的典范。

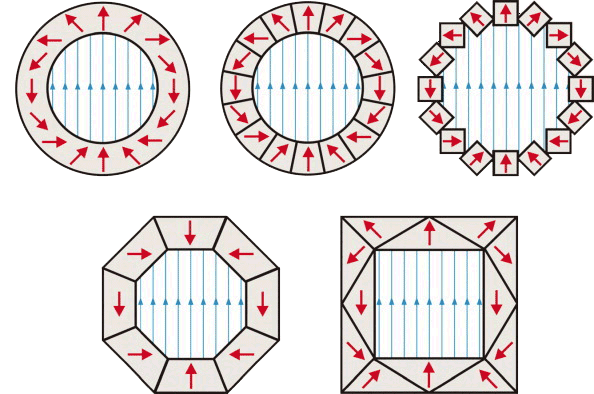

各種形態的海爾貝克陣列磁環磁鋼排列示意圖
從驅動未來的電機，到探索微觀世界的科學儀器，再到我們身邊的小物件，海爾貝克陣列正以其獨特的方式，推動著技術的邊界。
