當你看到精密激光切割機劃過鋼板火花四濺；或是享受光纖寬帶網絡傳輸?shù)母咔逡曨l時，你是否想過：在這些純粹的“光”的世界里，看似“笨重”的磁鐵，究竟扮演著什么角色？“光”與“磁”，這兩個看似風馬牛不相及的物理現象，是如何在一個小小的元器件里攜手共事，并發揮出1+1>2的強大功能的呢？今天，我們就來揭開這個謎底。
1 光的“單向閥”：法拉第效應與光隔離器
想象一下，一條奔涌的河流，如果下游的水突然倒灌回來，會發生什么？輕則水流紊亂，重則沖毀源頭。在高功率激光系統中，也存在同樣的風險。激光器發出的光，在經過工作臺面或光學元件時，總會有一部分被反射回來，這束“回光”就像不聽話的“逆流”，極易損壞昂貴且脆弱的激光器核心。
為了解決這個問題，工程師們利用了一種神奇的物理現象——法拉第磁光效應。簡單來說，當一束偏振光穿過置于強磁場中的特定介質（如磁光玻璃）時，它的偏振方向會發生旋轉。而光隔離器，就是利用這個原理打造的光路“單向閥”。
它巧妙地設計了一個由永磁材料（通常是高性能的釹鐵硼磁鐵或耐高溫的釤鈷磁鐵）提供穩定強磁場的結構。順著發射方向的光可以順利通過，而反射回來的光，在經過磁場時偏振方向會被再次旋轉，最終被起偏器“過濾”掉，無法回到激光器源頭。這種設計，為激光器的穩定運行提供了至關重要的保護。
光隔離器工作原理示意圖
光隔離器對磁鐵的要求極為苛刻，不僅要求磁場強度高、均勻性好，還要求在激光器工作產生的高溫環境下，磁性能依然穩定，即矯頑力和剩磁的溫度系數要小。這就是為什么釤鈷磁鐵因其出色的耐溫性，常常成為高端激光設備中的首選。一個小小的磁鐵，直接決定了整個光學系統的“安全防線”有多牢固。
2 信息高速公路的“立交橋”：光環形器中的磁力魔法
如果說隔離器是光的“單行道”，那么我們接下來要聊的光環形器，就是光通信網絡中更為復雜的“立交橋”。在光纖通信系統中，我們常常需要在同一根光纖上實現信號的發送、接收和分路，同時又要保證它們互不干擾。這就需要一個能精準引導光束“按規定路線行駛”的設備。
光環形器正是這樣的“交通樞紐”。它通常有三個或更多的端口，能夠讓光信號從端口1進入，嚴格地從端口2輸出；從端口2進入，則嚴格地從端口3輸出，以此類推，形成一個單向循環。這種非互易的傳輸特性，同樣是基于法拉第效應實現的。在其內部，法拉第旋轉器和雙折射晶體等元件，在一個由小型磁鐵構建的精密磁場中協同工作，像一位無形的交警，精確指揮著每一束光信號的走向。
光環形器工作原理示意圖
在波分復用（WDM）等現代光通信技術中，光環形器的作用不可或缺。它能高效的單向循環路由光信號，極大提升了光纖的帶寬利用率。其對磁鐵要求是：體積小巧、磁場強度高且高度一致。因為光通信元器件的集成度越來越高，只有高性能稀土永磁，才能在極小的空間內提供足夠的磁場，滿足設備小型化、高性能化的嚴苛要求。
3 讀取磁信息的“火眼金睛”：磁光克爾效應 (MOKE)
我們剛才看到的法拉第效應，是光“穿透”材料時發生的奇跡。但如果光不是穿透，而是從磁性材料表面“反射”回來，又會發生什么呢？這就引出了另一個同樣重要的磁光效應——磁光克爾效應（MOKE）。
簡單來說，當一束偏振光照射到一塊磁性材料的表面并被反射時，反射光的偏振狀態（包括偏振方向和形狀）會發生微小的改變，而這種改變的程度，精確地對應著材料表面的磁化狀態。這就好比光擁有了一雙“火眼金睛”，僅僅通過“看”一眼反射光，就能“讀”出材料表面的磁信息。

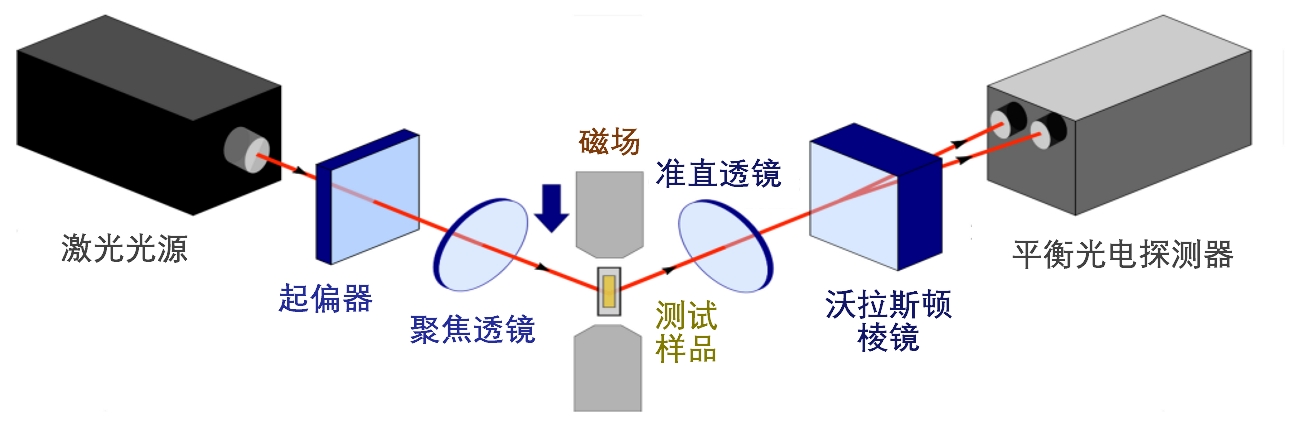

磁光克爾效應原理示意圖
這項技術最經典的應用之一，就是早期的磁光盤（MO Disk）。通過激光加熱改變盤片上微小區域的磁性來寫入數據，再用一束功率較低的激光去照射，通過檢測反射光的偏振變化，就能無損地讀取出“0”和“1”的數據。
如今，MOKE技術已成為材料科學研究的利器。磁光克爾顯微鏡能夠?qū)崟r、直觀地“拍攝”出磁性薄膜中磁疇（磁性區域）的動態演化過程，對于研發新型硬盤讀寫頭、磁性隨機存儲器（MRAM）等尖端自旋電子學器件至關重要。在這些精密的實驗設備中，為了精確控制樣品所處的磁環境，往往需要由高牌號釹鐵硼磁鐵或電磁鐵構成的磁場發生系統，來提供均勻、穩定且強度可調的外部磁場。
4 光也會“橫向漂移”？前沿科技中的光學霍爾效應
如果說前面介紹的應用，是磁場對光路方向或偏振的“調控”，那么接下來，我們將進入更前沿的領域，看看磁場如何在微觀世界里，讓光線本身發生奇妙的“橫向漂移”——這就是光學霍爾效應（Optical Hall Effect）。
這可以看作是電學霍爾效應的“光子版本”。當一束光穿過某些特定材料時，如果施加一個垂直于光傳播方向的磁場，這束光在出射時會發生一個微小的、垂直于原路徑的橫向位移。這種效應的根源在于，磁場改變了材料內部電子與光子相互作用的方式，打破了某種對稱性。

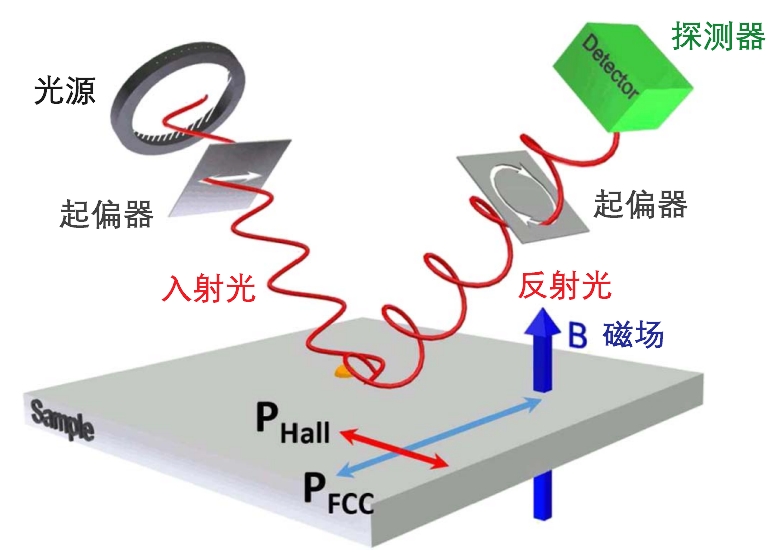

光學霍爾效應原理示意圖
雖然效應量微弱，但它卻是探測石墨烯、拓撲絕緣體等新型量子材料物理特性的強大工具。在這些前沿研究中，一個由高性能永磁材料構建的穩定磁體系統是實驗成功的關鍵。
5 清晰瞬間的幕后英雄：手機攝像頭里的音圈電機（VCM）
從前沿的物理效應回到我們觸手可及的消費電子，永磁材料的應用同樣無處不在。你每次用手機拍照，按下快門瞬間，攝像頭瞬間完成清晰對焦，這背后也有它的功勞。這個讓鏡頭快速、精準移動的核心部件，叫做音圈電機（VCM）。
VCM的原理其實與揚聲器類似。它由一個固定部分的永磁磁鐵（通常是微型化的燒結釹鐵硼磁鐵）和一個可移動的線圈組成，鏡頭模組就固定在線圈上。當手機發出對焦指令時，電流通過線圈，根據左手定則，通電線圈在磁鐵產生的磁場中會受到一個力（安培力），驅動鏡頭前后移動，從而改變焦點位置，實現自動對焦（AF）。而在更高級的光學防抖（OIS）功能中，VCM甚至可以驅動鏡頭在微小范圍內進行二維平移，以抵消手部的抖動。

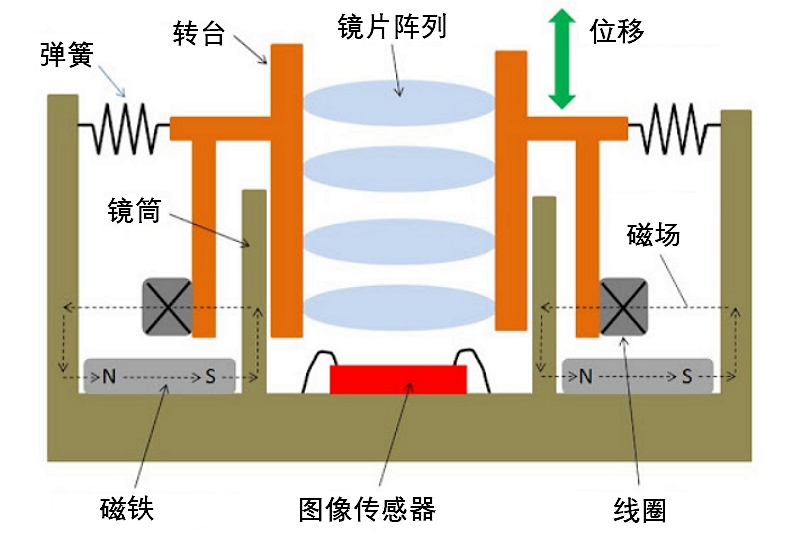

手機攝像頭VCM模組結構示意圖
手機攝像頭對VCM的要求是：響應速度快、定位精度高、體積超薄、功耗低。這幾乎是為釹鐵硼磁鐵量身定制的舞臺。只有這種目前磁力最強的永磁材料，才能在指甲蓋大小的狹小空間內，提供足夠強大的驅動力，讓鏡頭在毫秒之間完成動作，捕捉每一個清晰瞬間。從最初的單攝到如今的多攝矩陣，VCM技術和其中的磁性材料也在不斷迭代，追求更快、更穩、更智能的成像體驗。
6 結尾
從保護激光“心臟”的光隔離器，到讀取表面磁信息的“火眼金睛”，再到定格生活美好的手機鏡頭，永磁材料就像一位低調的“魔術師”，在光學世界里默默施展著它的“磁力魔法”。它們雖然隱藏在設備內部，不為人所見，卻以其穩定而強大的磁場，賦予了光學系統精準、高效、可靠的性能。
想更深入了解磁鐵的性能或如何選擇合適的磁鐵嗎？可以參考[永磁材料選擇指南]
如果你有具體問題，或者需要定制磁鐵解決方案，歡迎聯系我們！我們很樂意幫你找到答案。
